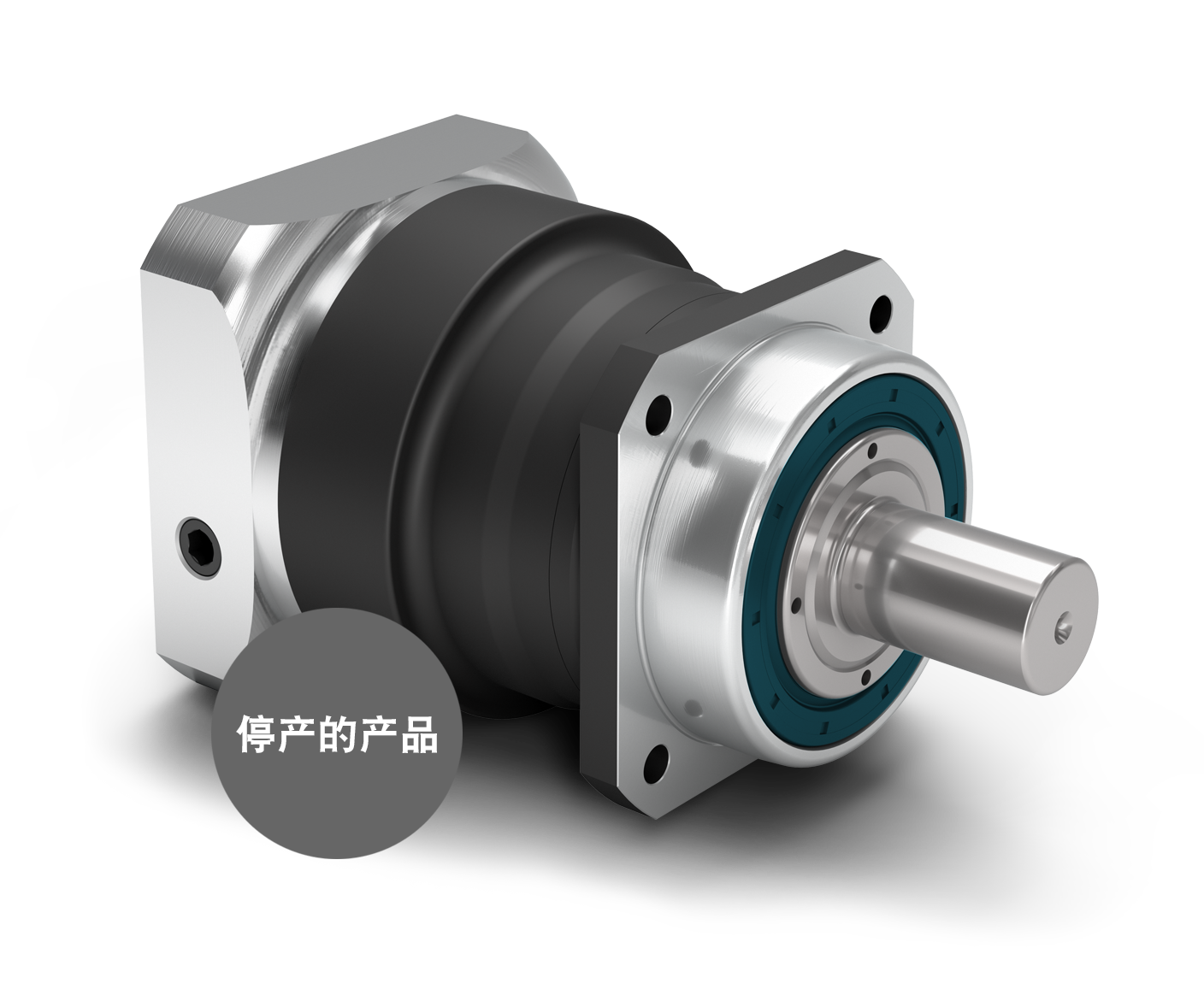

– 精密型行星减速机

PSN

结构尺寸

查看 Tec Data Finder

请您使用我们的 Tec Data Finder (TDF) 来配置您的减速机。如有必要，您可以直接询问。

rotation

我们的 PSN 是纯粹的进步：它的斜齿确保了低噪音级别的同步。高精度行星减速机将振动降低至最小。 PSN 在承受极高负荷的情况下仍然保持高精确度，这使其成为全世界功能最强大的减速机之一。

特点

  • 精密型
  • 同轴减速机
  • 斜齿
  • 配有预紧的圆锥滚子轴承
  • 径向轴密封
  • 正方形输出法兰
  • 输出端带有超长定心环
  • 旋转方向 同方向
  • 行星齿轮架（笼状结构）

更多信息

PSN 070 PSN 090 PSN 115 PSN 142 PSN 190 等级
传动比 3, 4, 5, 7, 8, 10 3, 4, 5, 7, 8, 10 3, 4, 5, 7, 10 3, 4, 5, 7, 10 1
12, 15, 16, 20, 25, 35, 40, 50, 70, 100 12, 15, 16, 20, 25, 35, 40, 50, 70, 100 2
满载时效率 η % % 97 - 98 97 - 98
最低工作温度 / 最高工作温度 Tmin / Tmax °C °F -25 / 90 -13 / 194
防护等级 IP65 IP65
标准回程间隙 jt arcmin arcmin <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5
降低回程间隙 jt arcmin arcmin <2 <2 <1 <1 <1 <1 <1 <1 <1 <1
抗扭刚度 cg Nm /arcmin lbf.in/arcmin 3.8 - 4.6 34 - 41 9.5 - 13.1 84 - 116 22.0 - 34.0 195 - 301 61.0 - 76.0 540 - 673 179.0 - 228.0 1584 - 2018
减速机重量 mG kg lbm 1.9 - 2.7 4.3 - 5.9 3.4 - 4.1 7.6 - 9.0 6.8 - 8.2 14.9 - 18.0 15.3 - 17.6 33.8 - 38.8 34.9 - 41.7 76.9 - 91.9
运行噪音 Qg dB(A) dB(A) 57 57 58 58 63 63 66 66 68 68
PSN 070 PSN 090 PSN 115 PSN 142 PSN 190
20,000 h 的径向力 / 30,000 h 的径向力 Fr 20.000 h / Fr 30.000 h N lbf 3200 719 4800 - 5500 1079 - 1236 5400 - 6000 1214 - 1349 11500 - 13000 2585 - 2923 17500 - 20000 3934 - 4496
20,000 h 的轴向力 / 30,000 h 的轴向力 Fa 20.000 h / Fa 30.000 h N lbf 3900 - 4400 877 - 989 5700 - 6400 1281 - 1439 7000 - 8000 1574 - 1798 13500 - 15000 3035 - 3372 18500 - 19000 4159 - 4271
20,000 h 倾斜力矩 MK 20.000 h Nm lbf.in 203 1800 419 3709 562 4972 1566 13856 2887 25552
PSN 070 PSN 090 PSN 115 PSN 142 PSN 190
转动惯量 J kgcm2 lbf.in.s210-4 0.123 - 0.272 1.089 - 2.407 0.124 - 0.811 1.097 - 7.178 0.321 - 2.484 2.841 - 21.985 0.840 - 13.112 7.435 - 116.051 6.360 - 53.182 56.291 - 470.700
PSN 070 PSN 090 PSN 115 PSN 142 PSN 190 等级
额定输出扭矩 T2N Nm lbf.in 28 - 40 248 - 354 54 - 80 478 - 708 135 - 180 1195 - 1593 305 - 470 2699 - 4160 750 - 950 6638 - 8408 1
28 - 40 248 - 354 54 - 80 478 - 708 135 - 180 1195 - 1593 305 - 470 2699 - 4160 750 - 950 6638 - 8408 2
最大输出扭矩 T2max Nm lbf.in 45 - 64 398 - 566 86 - 128 761 - 1133 216 - 288 1912 - 2549 488 - 752 4319 - 6656 1200 - 1520 10621 - 13453 1
45 - 64 398 - 566 86 - 128 761 - 1133 216 - 288 1912 - 2549 488 - 752 4319 - 6656 1200 - 1520 10621 - 13453 2
急停扭矩 T2Stop Nm lbf.in 80 - 130 708 - 1151 175 - 280 1549 - 2478 340 - 650 3009 - 5753 600 - 1650 5310 - 14604 1700 - 3200 15046 - 28322 1
80 - 150 708 - 1328 175 - 300 1549 - 2655 340 - 650 3009 - 5753 600 - 1650 5310 - 14604 1700 - 3200 15046 - 28322 2
PSN 070 PSN 090 PSN 115 PSN 142 PSN 190
T2N 和 S1 时的平均热输入转速 n1N min-1 rpm 2850 - 4500 2850 - 4500 2550 - 4500 2550 - 4500 1900 - 4000 1900 - 4000 950 - 3500 950 - 3500 700 - 3000 700 - 3000
最高机械输入转速 n1Limit min-1 rpm 14000 14000 10000 - 14000 10000 - 14000 8500 - 10000 8500 - 10000 6500 - 8500 6500 - 8500 6000 - 6500 6000 - 6500

输出轴类型多样

  • 附带平键的输出轴
  • 光滑输出轴
  • 花键输出轴 (DIN 5480)
  • 带小齿轮的输出轴

回程间隙

  • 标准回程间隙
  • 降低回程间隙

润滑

  • 标准润滑
  • 食品级润滑
  • 低温润滑

经过优化的张紧系统

  • 优化转动惯量的夹紧系统
  • 电机轴直径的夹紧系统

输入方式

  • 适配电机

安装好的小齿轮

  • PK1 - 斜齿小齿轮
  • PK1 - 直齿小齿轮
PSN 070 PSN 090 PSN 115 PSN 142 PSN 190 等级
输出轴直径 D3 mm in 16 0.630 22 0.866 32 1.260 40 1.575 55 2.165
输出端定位凸台直径 D5 mm in 60 2.362 70 2.756 90 3.543 130 5.118 160 6.299
输出端法兰外方 Q1 mm in 70 2.756 80 3.150 110 4.331 142 5.591 190 7.480
总长 L1 mm in 134.0 5.276 157.0 6.181 202.5 7.972 261.5 10.295 310.5 12.224 1
162.5 6.398 179.0 7.047 224.5 8.839 292.5 11.516 355.5 13.996 2
输出轴轴长 L3 mm in 48 1.890 56 2.205 88 3.465 110 4.331 112 4.409

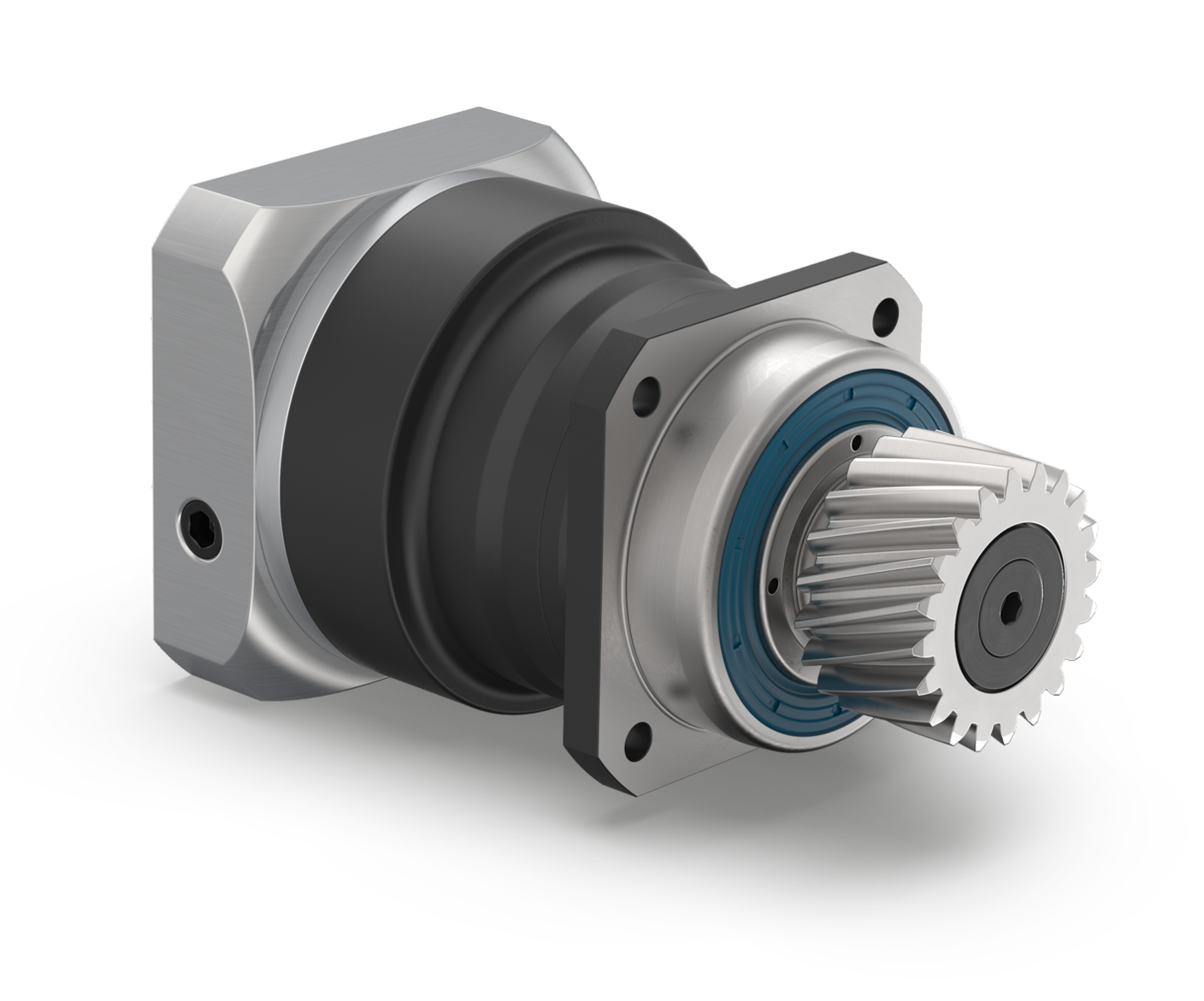

安装好的小齿轮

Neugart 齿轮预先安装在减速机上，并用螺钉固 定。这样，这个由减速机与齿轮构成的紧凑单元可以快速地组 装在设备里，由此节省了额外的安装工作。

安装好的小齿轮

下载

产品目录：PSN
下载
操作手册
下载
电机安装说明书: PSN
下载



在此配置您的PSN减速机

我们研发出的 TDF Tec Data Finder 可以让您只需几次点击就能配置出符合您要求的PSN行星减速机。您可以从 TDF 中获取所有相关的数据、技术信息和 CAD 模型。当然，这和您的电机法兰是相匹配的。

配置减速机
