– 经济型直角减速机

WPLHE

结构尺寸

查看 Tec Data Finder

请您使用我们的 Tec Data Finder (TDF) 来配置您的减速机。如有必要，您可以直接询问。

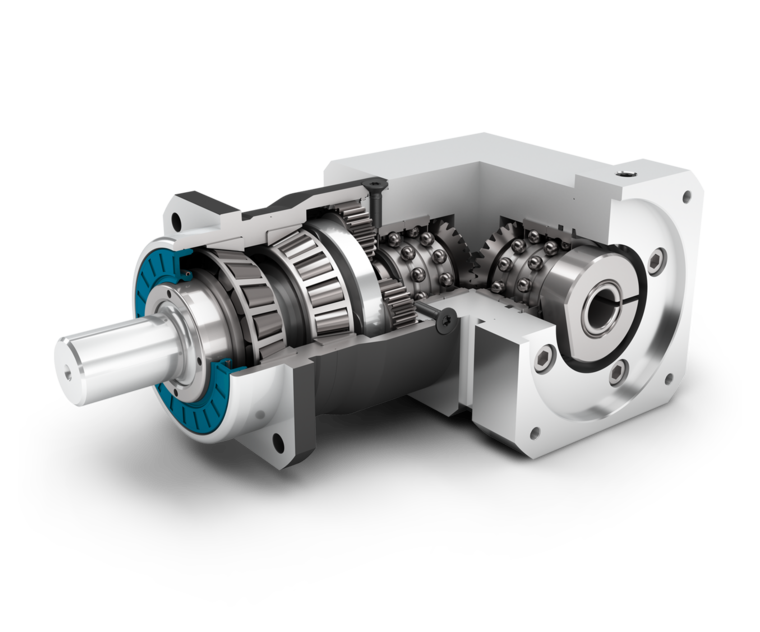

WPLHE planetary gearbox
WPLHE right angle gearbox
WPLHE bevel gear right angle stage
WPLHE Neugart rotation

节约轴向空间，经济实惠，防护等级IP65，专为承受高径向力和轴向力的输出端而设计：WPLHE 集合了已获成功的 PLHE 的全部优势。这是世界上首个将经济型减速机与高精度减速机组合的直角行星减速机。

特点

  • 经济型
  • 直角减速机
  • 直齿
  • 锥齿轮 直角型
  • 配有预紧的圆锥滚子轴承
  • 径向轴密封
  • 正方形输出法兰
  • 输出端带有超长定心环
  • 旋转方向 同方向
  • 行星齿轮架

更多信息

WPLHE 060 WPLHE 080 WPLHE 120 等级
传动比 3, 4, 5, 7, 8, 10 3, 4, 5, 7, 8, 10 1
9, 12, 15, 16, 20, 25, 32, 40, 64, 100 9, 12, 15, 16, 20, 25, 32, 40, 64, 100 2
有效系数 η % % 94 94
最低工作温度 / 最高工作温度 Tmin / Tmax °C °F -25 / 90 -13 / 194
防护等级 IP65 IP65
标准回程间隙 φ arcmin arcmin <16 - <18 <16 - <18 <13 - <15 <13 - <15 <11 - <13 <11 - <13
抗扭刚度 C2t Nm /arcmin lbf.in/arcmin 2.0 - 4.2 18 - 37 4.3 - 11.5 38 - 102 11.2 - 26.0 99 - 230
减速机重量 m kg lbm 2.3 - 2.5 5.0 - 5.5 4.6 - 5.1 10.0 - 11.3 10.9 - 12.8 23.9 - 28.3
运行噪音 LpA dB(A) dB(A) 70 70 73 73 75 75
WPLHE 060 WPLHE 080 WPLHE 120
最大径向力 Fr max N lbf 3200 719 5500 1236 6000 1349
最大轴向力 Fa max N lbf 3400 764 4500 1012 6500 1461
最大倾斜力矩 MK max Nm lbf.in 191 1690 383 3393 488 4317
WPLHE 060 WPLHE 080 WPLHE 120
转动惯量 J1 kgcm2 lbf.in.s210-4 0.226 - 0.413 2.000 - 3.655 0.906 - 1.394 8.019 - 12.338 1.818 - 2.970 16.091 - 26.287
平均空载扭矩 T0 Nm lbf.in 0.20 - 0.65 2 - 6 0.45 - 1.20 4 - 11 0.90 - 2.20 8 - 19
WPLHE 060 WPLHE 080 WPLHE 120 等级
​​周期性扭矩 T2Z Nm lbf.in 14 - 25 124 - 221 38 - 67 336 - 593 78 - 135 690 - 1195 1
15 - 44 133 - 389 38 - 120 336 - 1062 95 - 260 841 - 2301 2
最大扭矩 T2max Nm lbf.in 23 - 40 204 - 354 60 - 107 531 - 947 124 - 215 1097 - 1903 1
24 - 70 212 - 620 60 - 192 531 - 1699 152 - 415 1345 - 3673 2
连续扭矩 T2D Nm lbf.in 7 - 15 62 - 133 16 - 36 137 - 319 34 - 86 301 - 761 1
13 - 37 111 - 327 32 - 102 283 - 903 80 - 220 708 - 1947 2
急停扭矩 T2Stop Nm lbf.in 60 - 80 531 - 708 135 - 220 1195 - 1947 300 - 500 2655 - 4425 1
75 - 88 664 - 779 190 - 260 1682 - 2301 380 - 520 3363 - 4602 2
WPLHE 060 WPLHE 080 WPLHE 120
最高机械输入转速 n1max min-1 rpm 13000 13000 7000 7000 6500 6500

输出轴类型多样

  • 附带平键的输出轴
  • 光滑输出轴
  • 花键输出轴 (DIN 5480)
  • 带小齿轮的输出轴

润滑

  • 标准润滑
  • 食品级润滑
  • 低温润滑

外壳表面

  • 标准的箱体表面
  • 喷漆表面

输入方式

  • 适配电机
  • 无适配电机法兰 -–通用法兰

安装好的小齿轮

  • PK1 - 斜齿小齿轮
  • PK1 - 直齿小齿轮
WPLHE 060 WPLHE 080 WPLHE 120 等级
输出轴直径 D3 mm in 16 0.630 22 0.866 32 1.260
输出端定位凸台直径 D5 mm in 60 2.362 70 2.756 90 3.543
箱体直径 D6 mm in 60 2.362 80 3.150 115 4.528
输出端法兰外方 Q1 mm in 70 2.756 80 3.150 110 4.331
总长 L1 mm in 168.0 6.614 209.5 8.248 272.5 10.728 1
180.5 7.106 227.5 8.957 300.0 11.811 2
输出轴轴长 L3 mm in 48 1.890 56 2.205 88 3.465

安装好的小齿轮

Neugart 齿轮预先安装在减速机上，并用螺钉固 定。这样，这个由减速机与齿轮构成的紧凑单元可以快速地组 装在设备里，由此节省了额外的安装工作。

安装好的小齿轮
pinion range Neugart

下载

产品目录：WPLHE
下载
操作手册
下载
电机安装说明书: WPLHE
下载



在此配置您的WPLHE减速机

我们研发出的 TDF Tec Data Finder 可以让您只需几次点击就能配置出符合您要求的WPLHE行星减速机。您可以从 TDF 中获取所有相关的数据、技术信息和 CAD 模型。当然，这和您的电机法兰是相匹配的。

配置减速机
