应用案例
负载超过 50 公斤 | 运行速度高达 3 米/秒 | 4 套生产系统 | 连续运行 6–8 年
每一台性能出众的设备都是数千项技术决策的结晶。其中最为关键的一环，便是为实际工况选配合适的减速机。一起来看Bell-Everman如何将性能、可靠性、使用寿命和经济性完美结合，从而打造出适用于不间断连续生产的长行程顶置龙门桁架系统。
客户聚焦
Bell-Everman 专注于为高要求自动化应用提供精密直线运动系统。该公司成立于 1991 年，所有产品均在南加州完成自主设计与生产，服务于航空航天、半导体、医疗技术、电子组装、机床制造和包装自动化等行业。
在本项目中，Bell-Everman 将其在长行程龙门系统的技术积淀与 Neugart 的行星减速机相结合，为包装行业打造了一套自动化解决方案，该系统已连续可靠运行超过六年。
应用概览
| 应用 | 自动化托盘制造商 |
| 客户 | Bell-Everman |
| 设备类型 | 长行程直角坐标龙门桁架 |
| 负载 | 50 kg |
| 速度 | 最高 3 米/秒 |
| 运行 | 每天三班 |
| 使用时间 | 6–8年 |
| 减速机 | PLQE080, PLE060, PLE120 |
| 应用 | 自动化托盘制造商 |
| 客户 | Bell-Everman |
| 设备类型 | 长行程直角坐标龙门桁架 |
| 负载 | 50 kg |
| 速度 | 最高 3 米/秒 |
| 运行 | 每天三班 |
| 使用时间 | 6–8年 |
| 减速机 | PLQE080, PLE060, PLE120 |
挑战
多托盘成型机高效供料
生产瓦楞浆果包装盒，需要持续向多台托盘成型机供应纸板坯料。手动上料会限制产量，增加人力成本，并难以确保向多台机器的稳定供料。
因此，Bell-Everman 需要一种解决方案，依托同一套自动化平台，同时为多台设备快速、精准且可靠地搬运整垛厚重的瓦楞纸板。
此外，该系统还必须在连续运行条件下长期保持可靠运行，同时为设备整机厂控制综合成本、保证高性价比。
解决方案

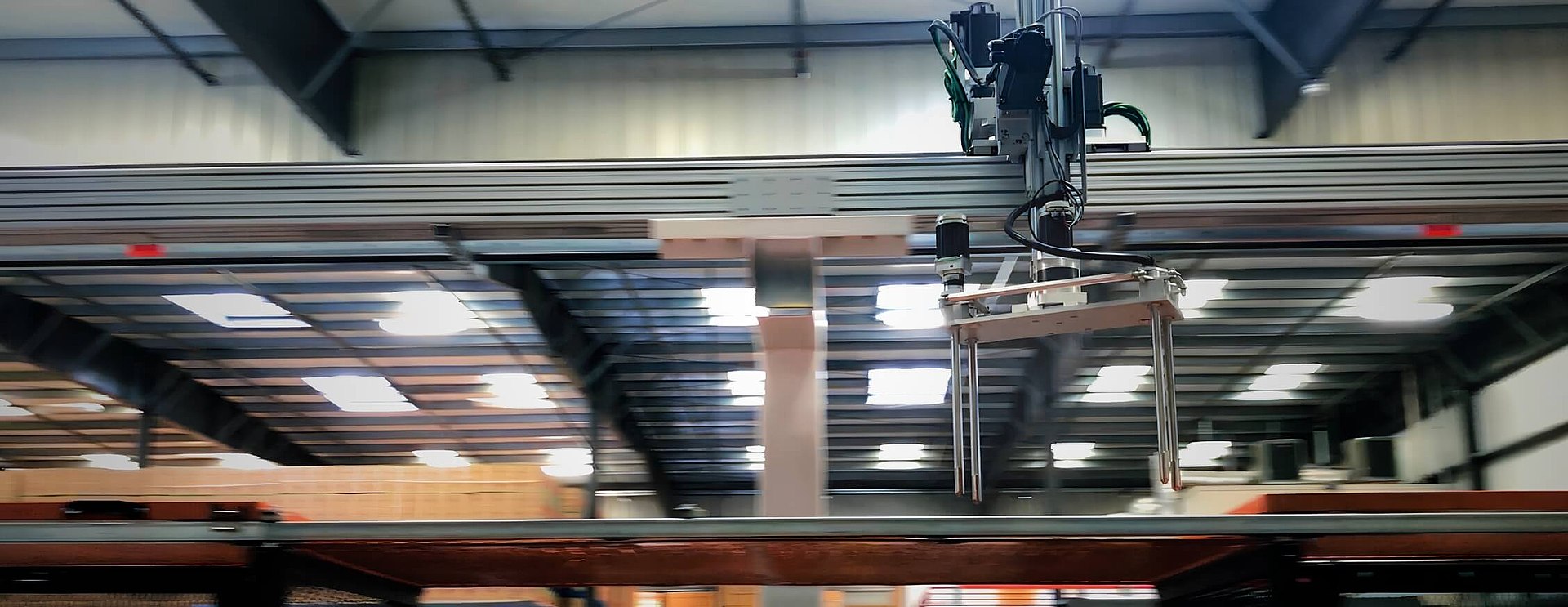

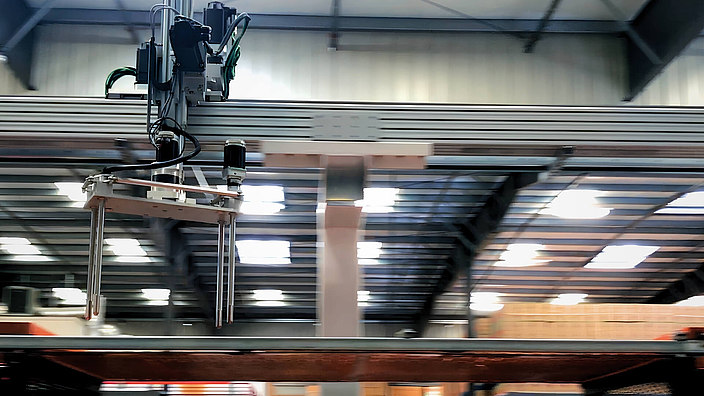

高速长行程龙门桁架系统Bell-Everman 开发了一套顶置式直角坐标龙门桁架系统，用于将重量超过 50 公斤的瓦楞纸板堆垛输送至多台托盘成型机。该系统最高速度可达 3 米/秒。
整套设备全线选用Neugart行星减速机，因为它们在性能、可靠性和经济性方面实现了最佳平衡。此外，还开发了一种特殊的抓取系统，既能安全地搬运瓦楞纸板堆垛，又能简化周边整套物料输送流程。
为何选用长行程龙门桁架？
相较于多台多关节机器人，单套顶置龙门桁架具备以下优势：
- 仅需一套系统即可为多台托盘成型机供料
- 顶部安装结构可腾出地面空间
- 针对安全防护装置和维护的工作量更少
- 运动快速且重复定位精度高，针对连续生产
为何选择这款减速机？
对该应用而言，无需减速机达到极小背隙或超低噪音等级。Bell-Everman 更注重的是可靠的性能、经济性和长使用寿命。而本次选用的Neugart减速机恰好完美兼顾了以上各项需求。
所用减速机

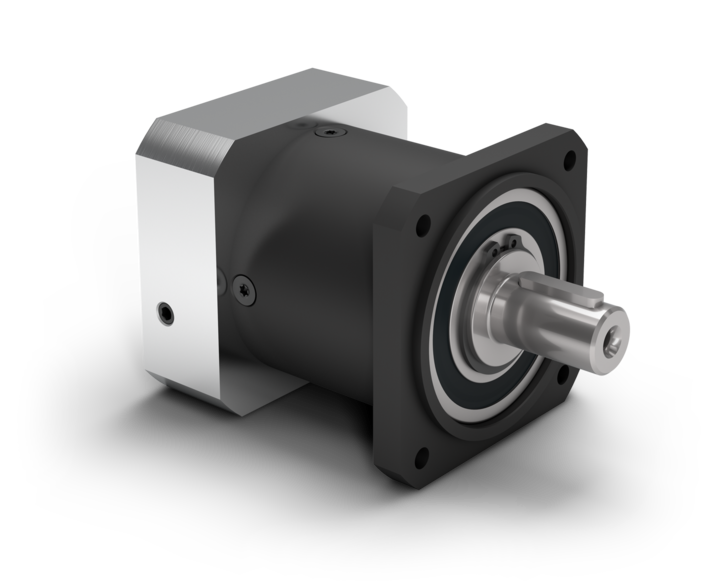

PLQE080
广泛应用于针对连续运行的可靠性和成本效益要求极高的场合。

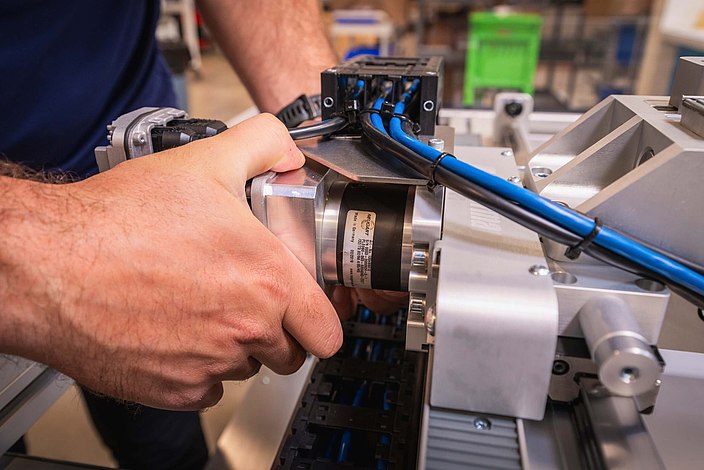

PLE060
针对辅助轴的可靠运动，还具备出色的性价比。
PLE120
可在龙门系统内承载更大负载，同时适应严苛的运行工况。
综合来看，这些减速机既能满足本应用所需的各项性能，又不会产生额外成本。
结果
在连续运行中表现卓越的性能
评判一套自动化系统优劣的核心标准，是其在实际生产工况中的运行表现。
现场运行现状：
- 目前有四套完整的系统正在生产线上运行。
- 每套设备日均三班不间断运行。
- 这些设备已连续运行六至八年。
- 在严苛的包装环境中，减速机仍能确保设备可靠运行。
- 单套顶置龙门桁架即可为多台托盘成型机提供服务。
对Bell-Everman而言，该项目表明，可靠的运动性能并不总是需要性能最强的减速机解决方案。根据工况匹配最适合减速机，才能在可靠性与性价比之间实现最优平衡。
“我们使用Neugart减速机已有20多年，对其完全信赖。在质量、使用寿命或耐用性方面，我们从未遇到过任何问题。”
Mike Everman，首席技术官 | Bell-Everman | Weber Maschinenbau GmbH
