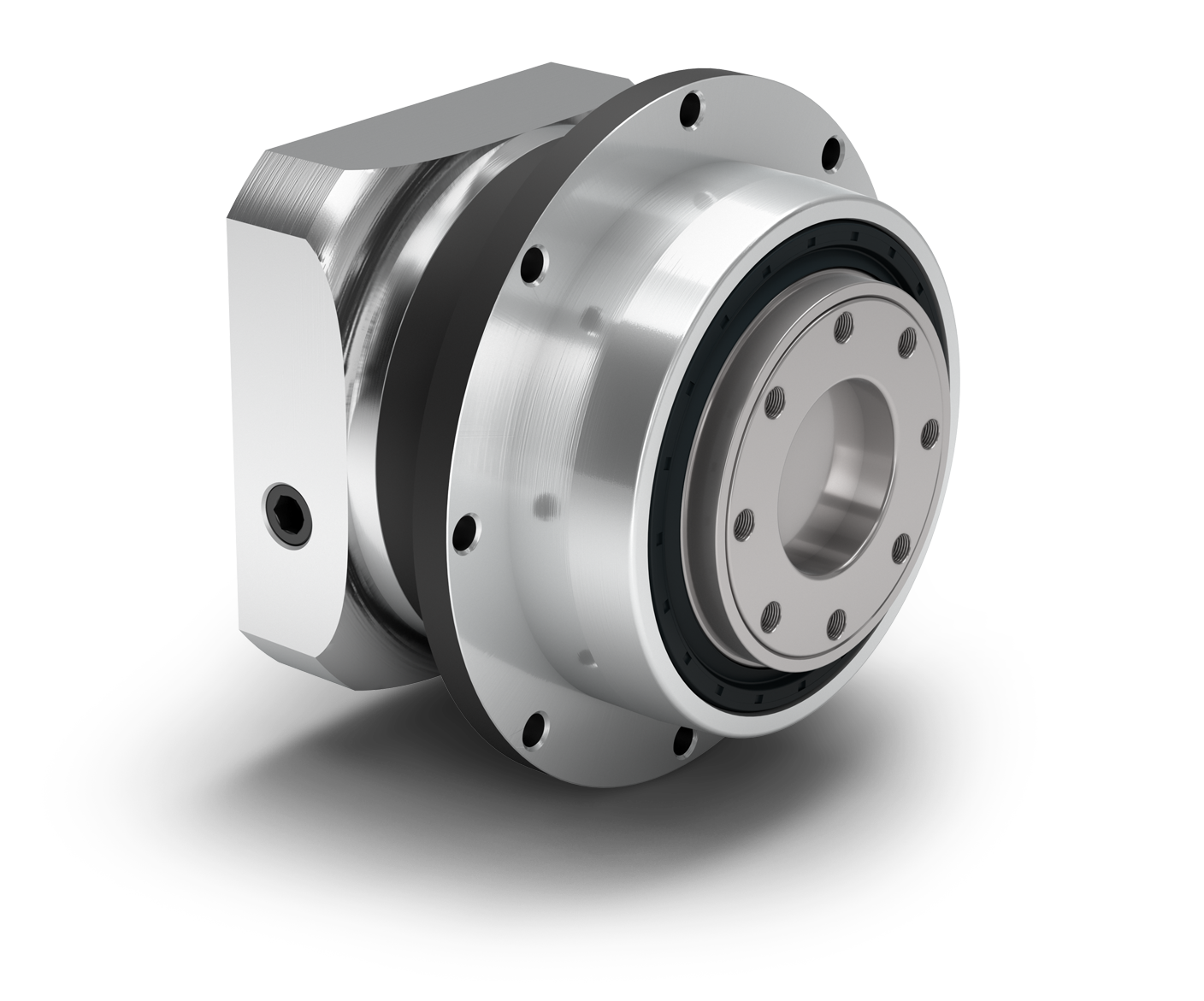

PLFN行星齿轮箱

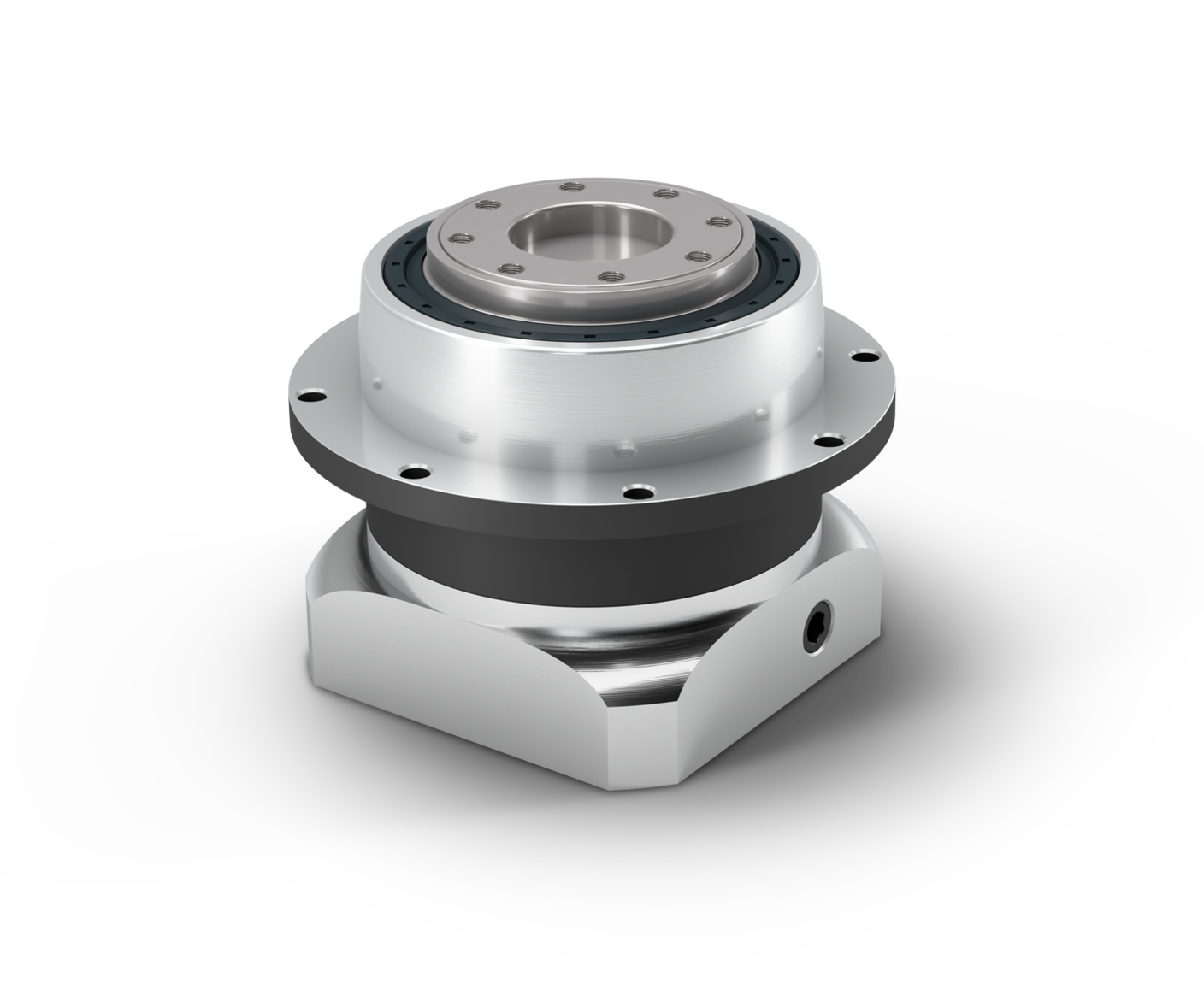

PLFN同轴变速箱

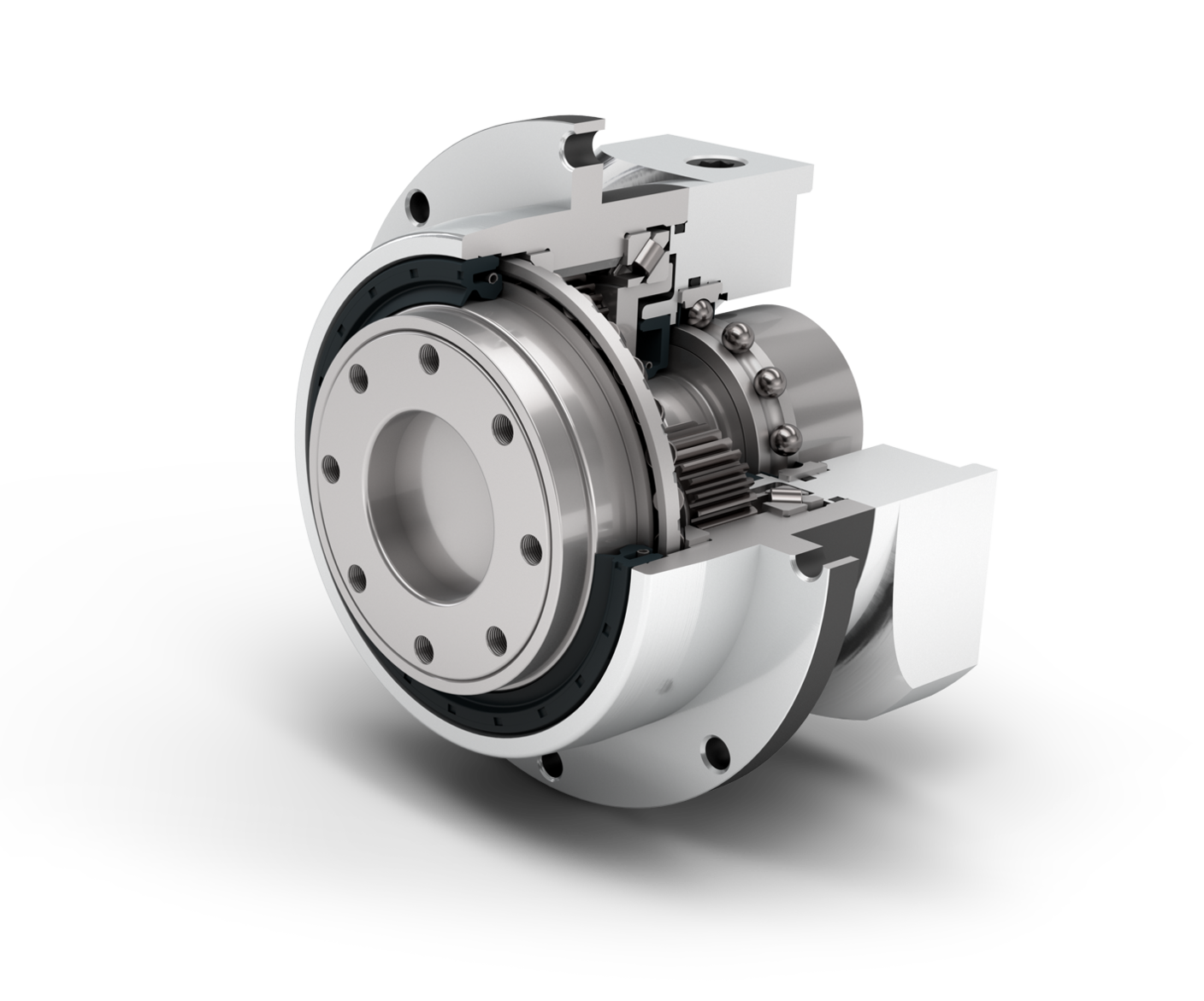

PLFN Precision Line

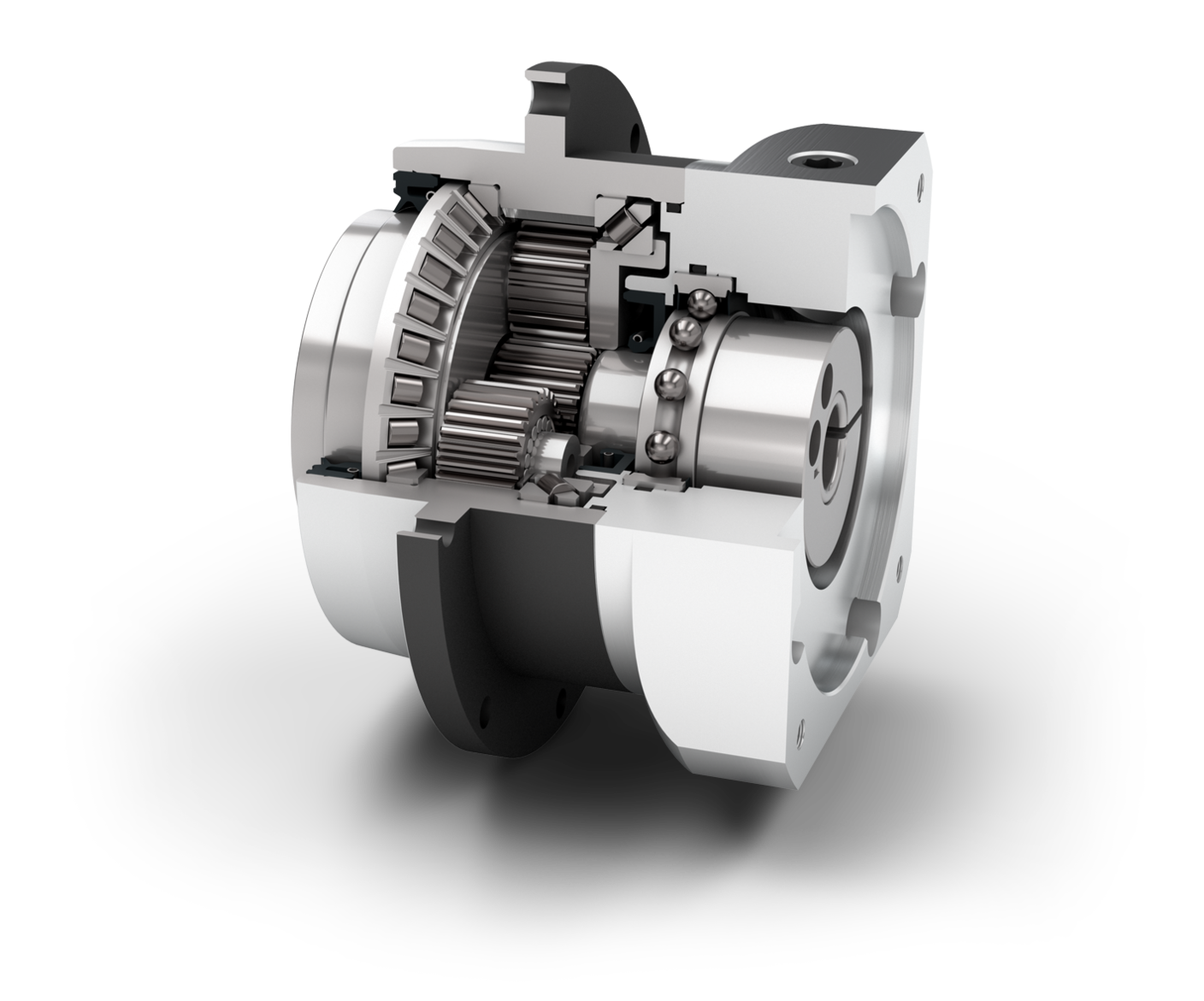

带法兰输出轴的帕弗（PLFN）变速箱
PLFN变速箱，带安装小齿轮 PM1 PM2
PLFN rotation

我们的 PLFN 具有标准的法兰接口，因此可以实现简便的安装。直齿精密型行星减速机是针对最高的性能和扭矩设计的。它具有较高的倾斜力矩，即使在承受极高的径向力和轴向力时仍然保持最佳性能。

特点

  • 精密型
  • 同轴减速机
  • 直齿
  • 配有预紧的角接触滚子轴承
  • 径向轴密封
  • 特大圆形输出法兰
  • 非常短的减速机
  • 旋转方向 同方向
  • 行星齿轮架（笼状结构）

更多信息

PLFN 064 PLFN 090 PLFN 110 PLFN 140 PLFN 200 等级
传动比 4, 5, 7, 8, 10 4, 5, 7, 8, 10 1
16, 20, 25, 32, 40, 50, 64, 100 16, 20, 25, 32, 40, 50, 64, 100 2
有效系数 η % % 96 - 97 96 - 97
最低工作温度 / 最高工作温度 Tmin / Tmax °C °F -25 / 90 -13 / 194
防护等级 IP65 IP65
标准回程间隙 φ arcmin arcmin <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5
降低回程间隙 φ arcmin arcmin <2 <2 <1 <1 <1 <1 <1 <1 <1 <1
抗扭刚度 C2t Nm /arcmin lbf.in/arcmin 7.6 - 14.8 67 - 131 18.5 - 40.5 164 - 358 58.0 - 92.0 513 - 814 156.0 - 264.0 1381 - 2337 330.0 - 656.0 2921 - 5806
减速机重量 m kg lbm 1.3 - 1.9 2.9 - 4.2 2.9 - 3.4 6.3 - 7.5 4.9 - 6.1 10.8 - 13.4 12.6 - 15.0 27.9 - 33.1 36.6 - 44.7 80.7 - 98.7
运行噪音 LpA dB(A) dB(A) 60 60 62 62 65 65 70 70 74 74
PLFN 064 PLFN 090 PLFN 110 PLFN 140 PLFN 200
最大径向力 Fr max N lbf 2150 483 3950 888 4900 1102 12000 2698 33000 7419
最大轴向力 Fa max N lbf 2850 641 5450 1225 6450 1450 7500 1686 12000 2698
最大倾斜力矩 MK max Nm lbf.in 132 1170 326 2888 475 4207 1219 10786 4957 43870
PLFN 064 PLFN 090 PLFN 110 PLFN 140 PLFN 200
转动惯量 J1 kgcm2 lbf.in.s210-4 0.209 - 0.288 1.850 - 2.549 0.211 - 0.920 1.868 - 8.143 0.546 - 2.942 4.833 - 26.039 1.951 - 12.365 17.268 - 109.439 6.911 - 61.170 61.168 - 541.400
平均空载扭矩 T0 Nm lbf.in 0.20 - 0.70 2 - 6 0.20 - 1.55 2 - 14 0.30 - 3.70 3 - 33 0.75 - 9.40 7 - 83 1.60 - 25.80 14 - 228
PLFN 064 PLFN 090 PLFN 110 PLFN 140 PLFN 200 等级
​​周期性扭矩 T2Z Nm lbf.in 27 - 65 239 - 575 60 - 140 531 - 1239 125 - 300 1106 - 2655 270 - 750 2390 - 6638 630 - 1660 5576 - 14692 1
27 - 77 239 - 682 60 - 150 531 - 1328 125 - 300 1106 - 2655 280 - 1000 2478 - 8851 600 - 1800 5310 - 15931 2
最大扭矩 T2max Nm lbf.in 43 - 75 381 - 664 96 - 175 850 - 1549 200 - 385 1770 - 3408 325 - 810 2876 - 7169 1000 - 1660 8851 - 14692 1
43 - 103 381 - 912 96 - 240 850 - 2124 200 - 480 1770 - 4248 325 - 1540 2876 - 13630 840 - 2880 7435 - 25490 2
连续扭矩 T2D Nm lbf.in 14 - 32 119 - 283 30 - 70 266 - 620 62 - 150 549 - 1328 152 - 375 1345 - 3319 315 - 800 2788 - 7081 1
14 - 38 119 - 336 30 - 75 266 - 664 62 - 150 549 - 1328 152 - 500 1345 - 4425 315 - 900 2788 - 7966 2
急停扭矩 T2Stop Nm lbf.in 52 - 100 460 - 885 121 - 250 1071 - 2213 295 - 620 2611 - 5487 570 - 1420 5045 - 12568 1350 - 3150 11949 - 27880 1
50 - 150 443 - 1328 120 - 300 1062 - 2655 240 - 650 2124 - 5753 560 - 2000 4956 - 17701 1350 - 3600 11949 - 31863 2
PLFN 064 PLFN 090 PLFN 110 PLFN 140 PLFN 200 等级
连续输入转速 n1D min-1 rpm 2100 - 4100 2100 - 4100 1750 - 4000 1750 - 4000 1300 - 3150 1300 - 3150 850 - 2050 850 - 2050 500 - 1300 500 - 1300 1
3700 - 4500 3700 - 4500 3850 - 4500 3850 - 4500 3150 - 4000 3150 - 4000 1700 - 3500 1700 - 3500 1100 - 3000 1100 - 3000 2
最高机械输入转速 n1max min-1 rpm 10000 10000 10000 10000 8500 - 10000 8500 - 10000 6500 - 8500 6500 - 8500 6000 - 6500 6000 - 6500

输出轴类型多样

  • 法兰输出轴 (按 ISO 9409-1 标准)
  • 带小齿轮的输出轴

回程间隙

  • 标准回程间隙
  • 降低回程间隙

润滑

  • 标准润滑
  • 食品级润滑

外壳表面

  • 标准的箱体表面
  • 喷漆表面

经过优化的张紧系统

  • 优化转动惯量的夹紧系统
  • 电机轴直径的夹紧系统

输入方式

  • 适配电机

安装好的小齿轮

  • PM1 - 斜齿小齿轮
  • PM2 - 斜齿小齿轮
  • PM2 - 直齿小齿轮
PLFN 064 PLFN 090 PLFN 110 PLFN 140 PLFN 200 等级
输出端安装孔节圆直径 D11 mm in 31.5 1.240 50 1.969 63 2.480 80 3.150 125 4.921
输出法兰定位凸台直径 D13 mm in 64 2.520 90 3.543 110 4.331 140 5.512 200 7.874
输出法兰直径 D14 mm in 86 3.386 118 4.646 145 5.709 179 7.047 247 9.724
总长 L1 mm in 71.0 2.795 89.0 3.504 108.0 4.252 157.0 6.181 212.5 8.366 1
99.5 3.917 111.0 4.370 130.0 5.118 187.5 7.382 264.0 10.394 2
输出法兰长度 L13 mm in 19.5 0.768 30.0 1.181 29.0 1.142 38.0 1.496 50.0 1.969

安装好的小齿轮

Neugart 齿轮预先安装在减速机上，并用螺钉固 定。这样，这个由减速机与齿轮构成的紧凑单元可以快速地组 装在设备里，由此节省了额外的安装工作。

安装好的小齿轮
pinion range Neugart

下载

产品目录：PLFN
下载
操作手册
下载
电机安装说明书: PLFN
下载



在此配置您的PLFN减速机

我们研发出的 TDF Tec Data Finder 可以让您只需几次点击就能配置出符合您要求的PLFN行星减速机。您可以从 TDF 中获取所有相关的数据、技术信息和 CAD 模型。当然，这和您的电机法兰是相匹配的。

配置减速机
