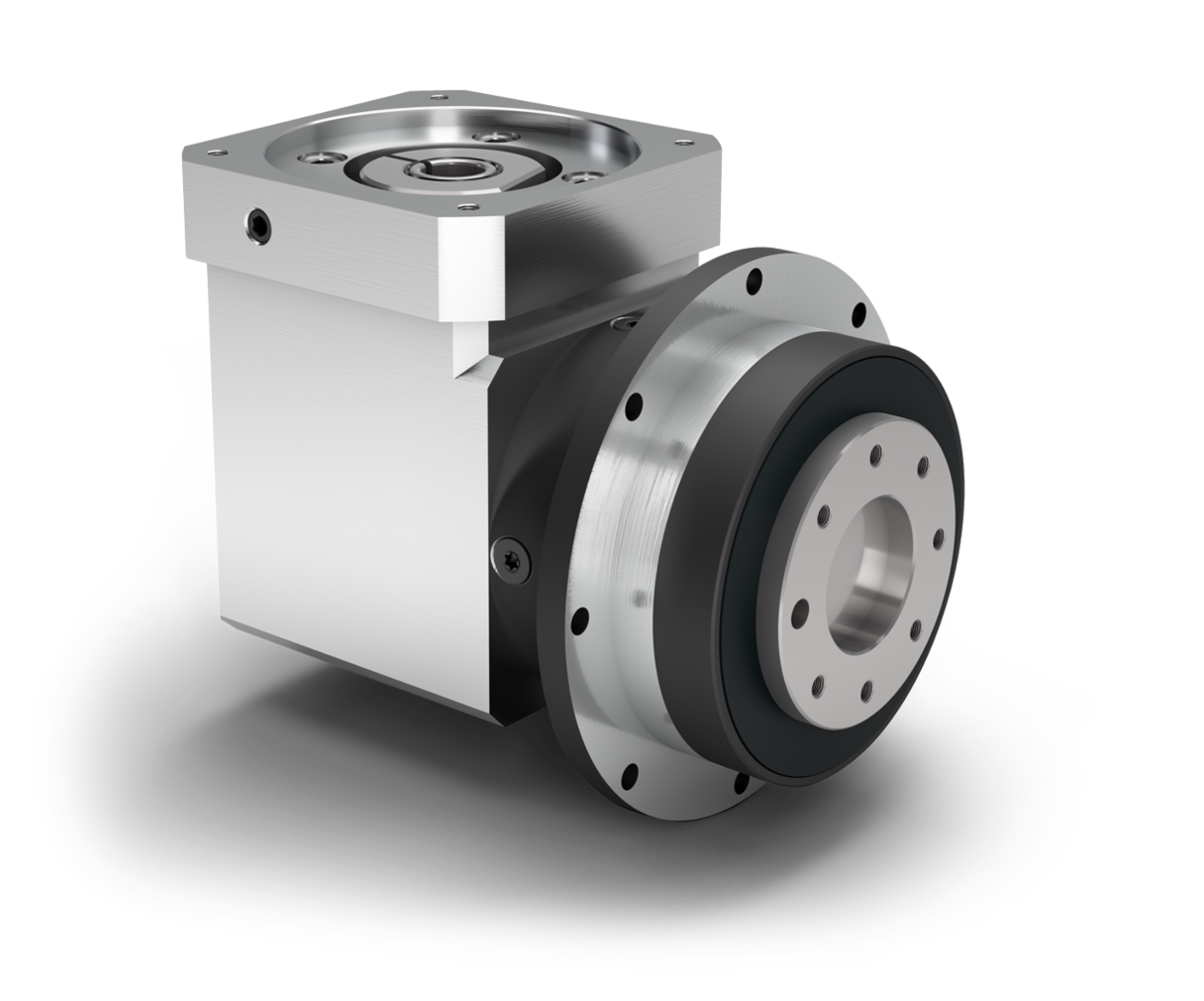

WPLFE 是我们带有紧凑型法兰输出轴的直角行星减速机。您可以节省多达三分之一的空间。它带有标准法兰接口，因此特别容易安装。它还集成了定位销孔，在安装时增加了牢固度。
特点
-
经济型
-
直角减速机
-
直齿
-
锥齿轮 直角型
-
低摩擦深沟球轴承
-
特大圆形输出法兰
-
非常短的减速机
-
旋转方向 同方向
-
行星齿轮架
更多信息
| WPLFE 064 | WPLFE 090 | WPLFE 110 | 等级 | |||
|---|---|---|---|---|---|---|
| 传动比 | 3, 4, 5, 7, 8, 10 3, 4, 5, 7, 8, 10 | 1 | ||||
| 9, 12, 15, 16, 20, 25, 32, 40, 64, 100 9, 12, 15, 16, 20, 25, 32, 40, 64, 100 | 2 | |||||
| 有效系数 | η | % % | 93 - 94 93 - 94 | |||
| 最低工作温度 / 最高工作温度 | Tmin / Tmax | °C °F | -25 / 90 -13 / 194 | |||
| 防护等级 | IP54 IP54 | |||||
| 标准回程间隙 | φ | arcmin arcmin | <16 - <18 <16 - <18 | <13 - <15 <13 - <15 | <11 - <13 <11 - <13 | |
| 抗扭刚度 | C2t | Nm /arcmin lbf.in/arcmin | 2.9 - 11.6 26 - 103 | 5.8 - 37.5 51 - 332 | 15.9 - 83.0 141 - 735 | |
| 减速机重量 | m | kg lbm | 1.8 - 2.1 4.0 - 4.7 | 4.5 - 5.2 9.9 - 11.5 | 10.4 - 12.5 23.0 - 27.5 | |
| 运行噪音 | LpA | dB(A) dB(A) | 70 70 | 73 73 | 75 75 | |
| WPLFE 064 | WPLFE 090 | WPLFE 110 | |||
|---|---|---|---|---|---|
| 最大径向力 | Fr max | N lbf | 900 202 | 2200 495 | 3800 854 |
| 最大轴向力 | Fa max | N lbf | 1200 270 | 3300 742 | 5200 1169 |
| 最大倾斜力矩 | MK max | Nm lbf.in | 20 175 | 73 643 | 173 1530 |
| WPLFE 064 | WPLFE 090 | WPLFE 110 | |||
|---|---|---|---|---|---|
| 转动惯量 | J1 | kgcm2 lbf.in.s210-4 | 0.226 - 0.445 2.000 - 3.939 | 0.861 - 1.735 7.620 - 15.356 | 2.644 - 4.739 23.401 - 41.944 |
| 平均空载扭矩 | T0 | Nm lbf.in | 0.15 - 0.30 1 - 3 | 0.25 - 0.95 2 - 8 | 0.85 - 2.30 8 - 20 |
| WPLFE 064 | WPLFE 090 | WPLFE 110 | 等级 | |||
|---|---|---|---|---|---|---|
| 周期性扭矩 | T2Z | Nm lbf.in | 14 - 25 124 - 221 | 38 - 67 336 - 593 | 78 - 135 690 - 1195 | 1 |
| 15 - 44 133 - 389 | 38 - 120 336 - 1062 | 95 - 260 841 - 2301 | 2 | |||
| 最大扭矩 | T2max | Nm lbf.in | 23 - 40 204 - 354 | 60 - 107 531 - 947 | 124 - 215 1097 - 1903 | 1 |
| 24 - 70 212 - 620 | 60 - 192 531 - 1699 | 152 - 415 1345 - 3673 | 2 | |||
| 连续扭矩 | T2D | Nm lbf.in | 6 - 15 53 - 133 | 14 - 36 124 - 319 | 33 - 86 292 - 761 | 1 |
| 13 - 34 111 - 301 | 32 - 102 283 - 903 | 80 - 195 708 - 1726 | 2 | |||
| 急停扭矩 | T2Stop | Nm lbf.in | 60 - 80 531 - 708 | 135 - 220 1195 - 1947 | 300 - 500 2655 - 4425 | 1 |
| 75 - 88 664 - 779 | 190 - 260 1682 - 2301 | 380 - 520 3363 - 4602 | 2 |
| WPLFE 064 | WPLFE 090 | WPLFE 110 | 等级 | |||
|---|---|---|---|---|---|---|
| 连续输入转速 | n1D | min-1 rpm | 4500 4500 | 3550 - 4000 3550 - 4000 | 3050 - 3500 3050 - 3500 | 1 |
| 4500 4500 | 4000 4000 | 3200 - 3500 3200 - 3500 | 2 | |||
| 最高机械输入转速 | n1max | min-1 rpm | 13000 13000 | 7000 7000 | 6500 6500 |
输出轴类型多样
-
法兰输出轴 (按 ISO 9409-1 标准)
润滑
-
标准润滑
-
食品级润滑
-
低温润滑
外壳表面
-
标准的箱体表面
-
喷漆表面
输入方式
-
适配电机
-
无适配电机法兰 -–通用法兰
| WPLFE 064 | WPLFE 090 | WPLFE 110 | 等级 | |||
|---|---|---|---|---|---|---|
| 输出端安装孔节圆直径 | D11 | mm in | 31.5 1.240 | 50 1.969 | 63 2.480 | |
| 输出法兰定位凸台直径 | D13 | mm in | 64 2.520 | 90 3.543 | 110 4.331 | |
| 输出法兰直径 | D14 | mm in | 86 3.386 | 118 4.646 | 145 5.709 | |
| 总长 | L1 | mm in | 110.5 4.350 | 149.0 5.866 | 198.5 7.815 | 1 |
| 123.0 4.843 | 166.5 6.555 | 225.5 8.878 | 2 | |||
| 输出法兰长度 | L13 | mm in | 19.5 0.768 | 30.0 1.181 | 29.0 1.142 |
在此配置您的WPLFE减速机
我们研发出的 TDF Tec Data Finder 可以让您只需几次点击就能配置出符合您要求的WPLFE行星减速机。您可以从 TDF 中获取所有相关的数据、技术信息和 CAD 模型。当然，这和您的电机法兰是相匹配的。
特种减速机
我们的研发工程师经验丰富，始终能针对具体应用为您找到最优的解决方案。 不管您在应用上有何种特殊要求，我们都能严格根据您的需求研发相应的特种减速机。
