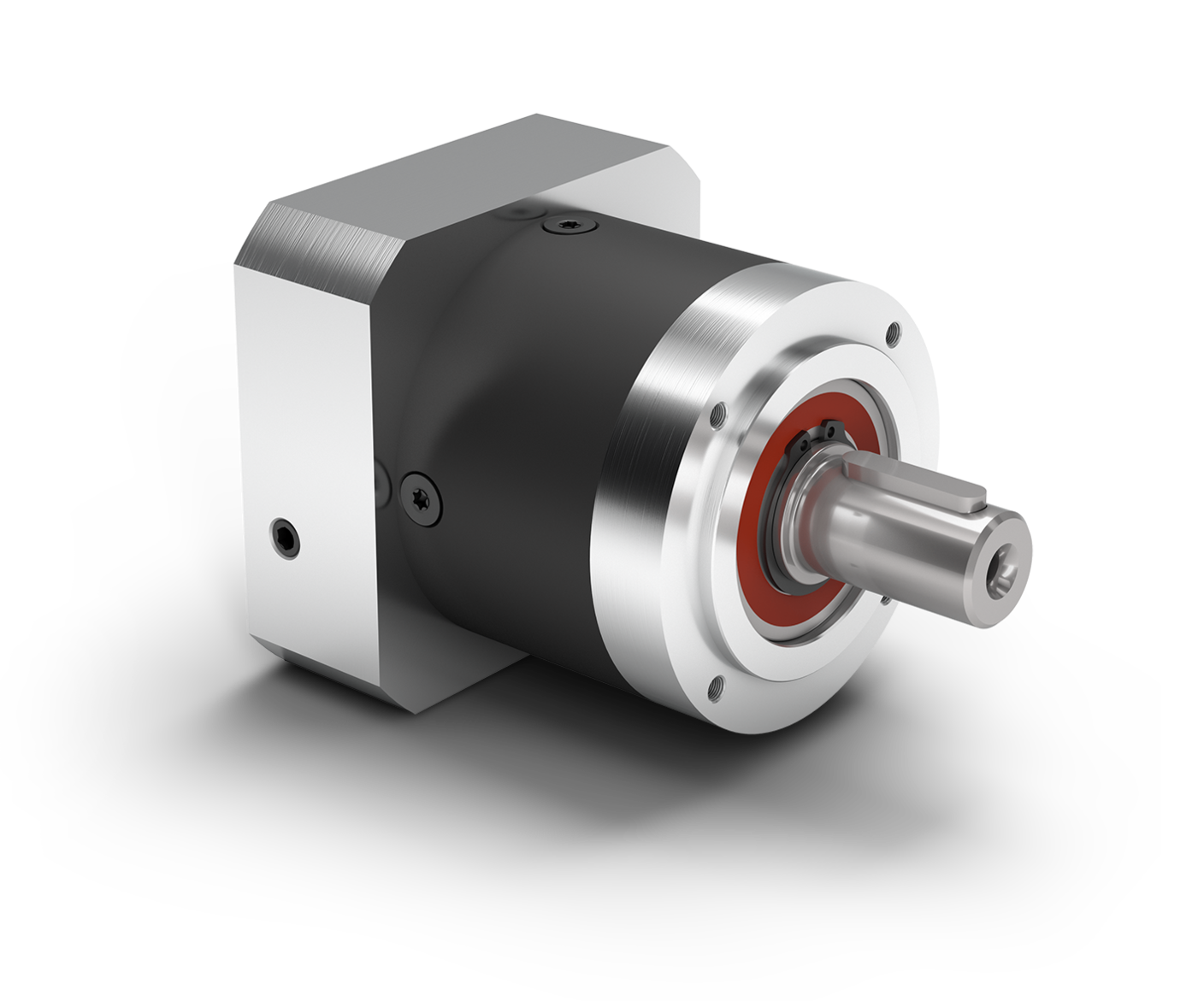

PLE 经济型行星减速机

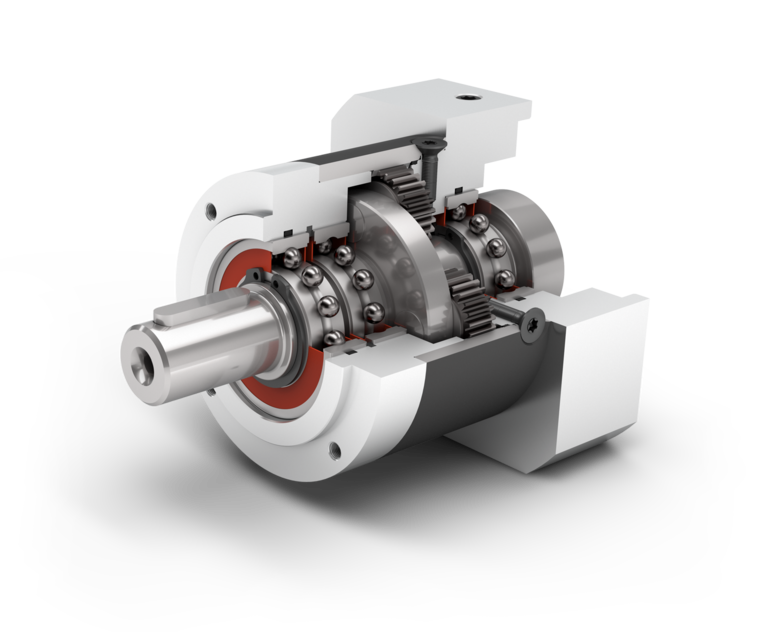

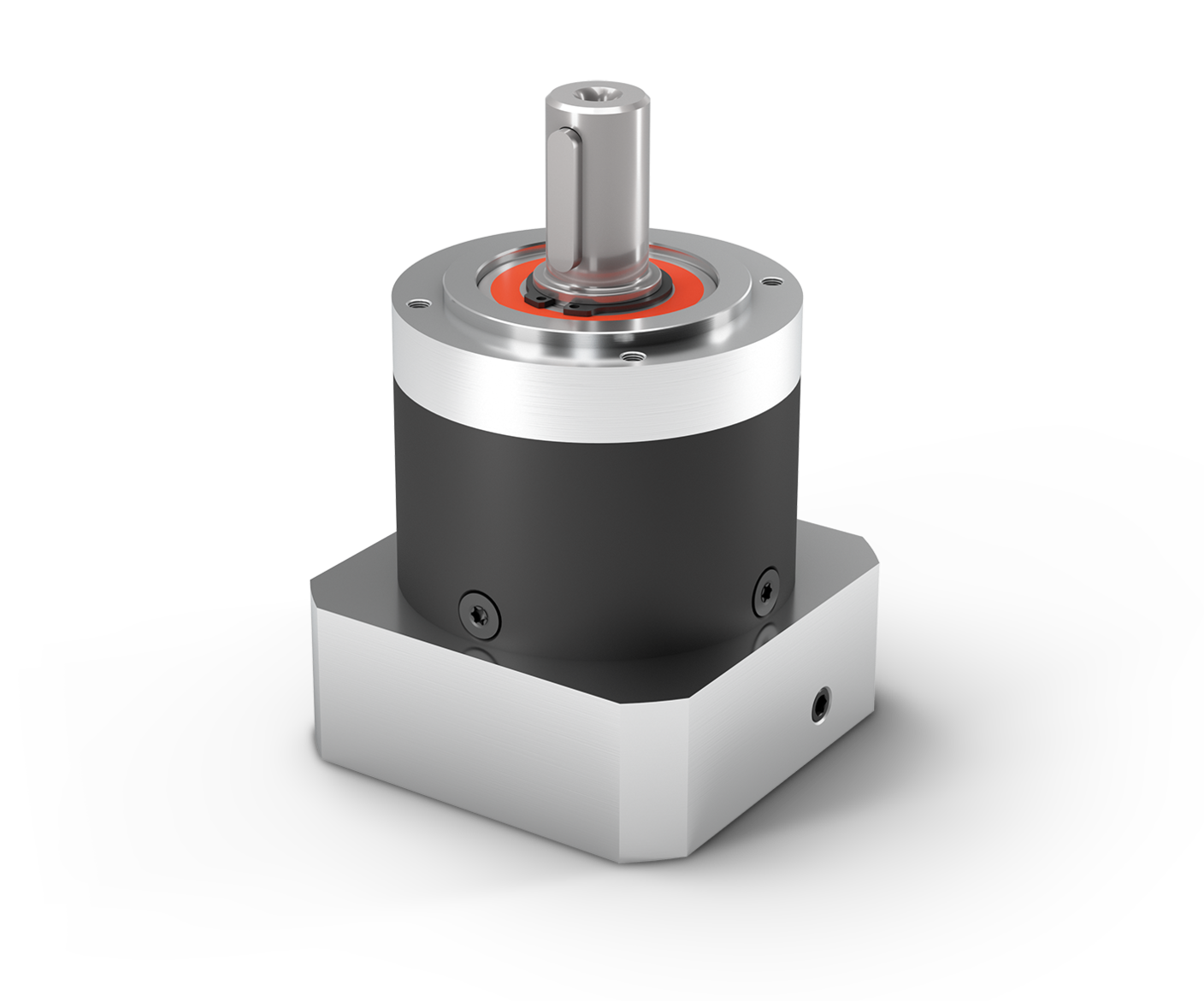

PLE 同轴减速机

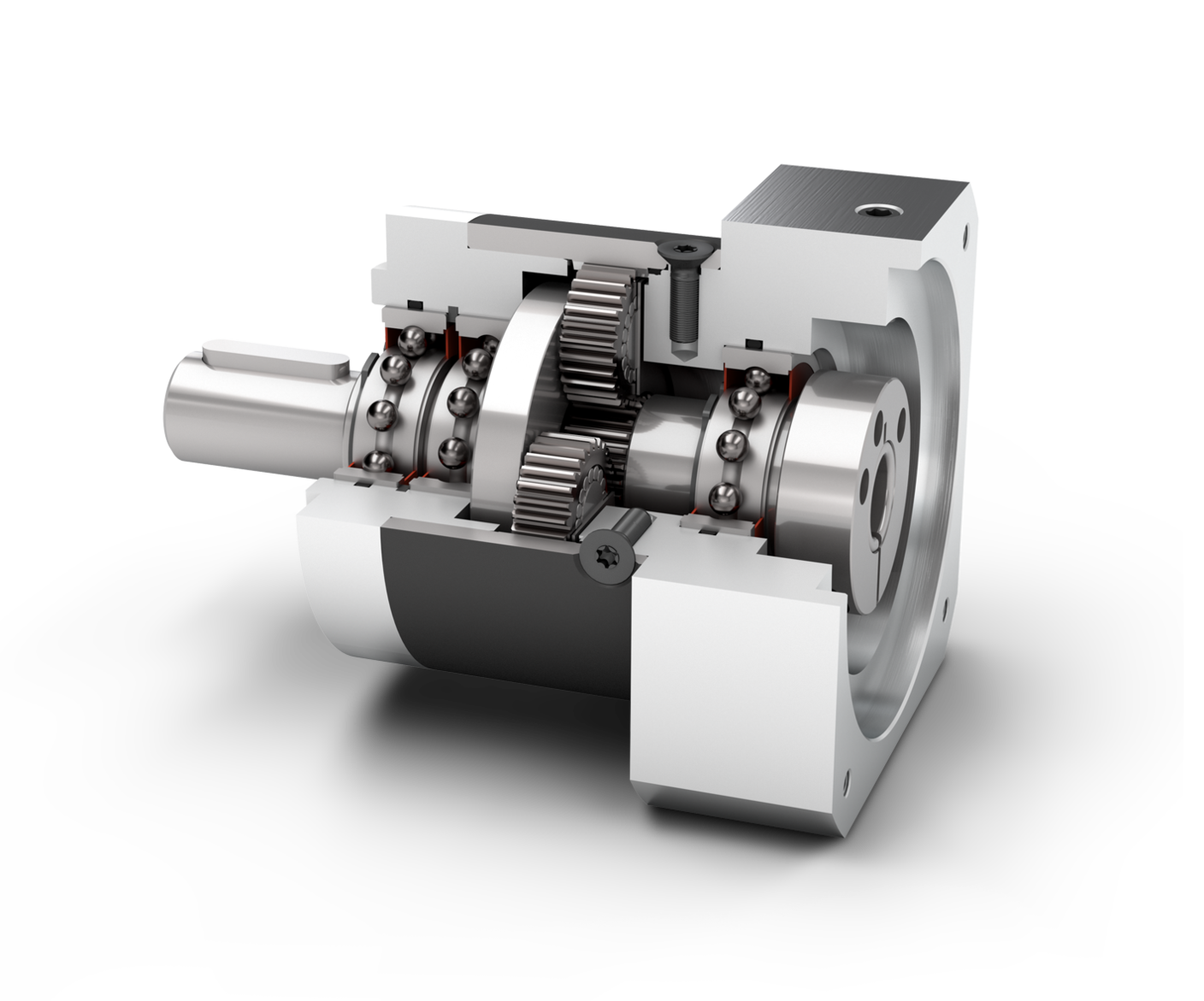

PLE 圆形输出法兰
PLE web rotation

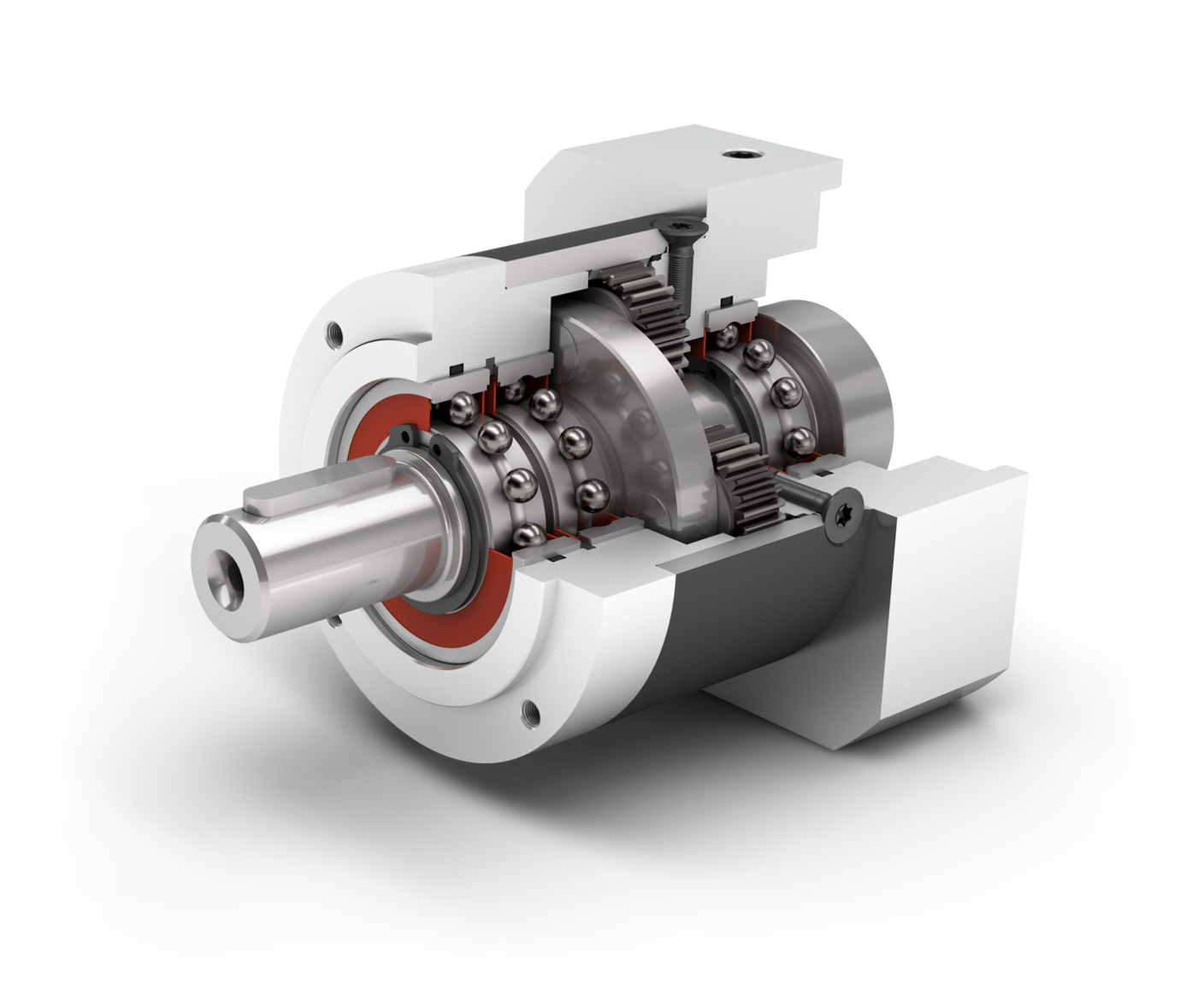

PLE 是我们的性价比奇迹。它的重量很轻，性能强大，轴承设计降低了振动，并且润滑效果得到了优化，因此适合高强度的生产周期。它是真正的动力单元，价格公道且富有吸引力。

特点

  • 经济型
  • 同轴减速机
  • 直齿
  • 低摩擦深沟球轴承
  • 圆形输出法兰
  • 多样的传动比（ i=3 至 i=512）
  • 旋转方向 同方向
  • 行星齿轮架

更多信息

PLE 040 PLE 060 PLE 080 PLE 120 PLE 160 等级
传动比 3, 4, 5, 7, 8, 10 3, 4, 5, 7, 8, 10 3, 4, 5, 8 3, 4, 5, 8 1
9, 12, 15, 16, 20, 25, 32, 40, 64 9, 12, 15, 16, 20, 25, 32, 40, 64 12, 15, 16, 20, 25, 32, 40, 64 12, 15, 16, 20, 25, 32, 40, 64 2
60, 80, 100, 120, 160, 200, 256, 320, 512 60, 80, 100, 120, 160, 200, 256, 320, 512 - - 3
有效系数 η % % 92 - 98 92 - 98
最低工作温度 / 最高工作温度 Tmin / Tmax °C °F -25 / 90 -13 / 194
防护等级 IP54 IP54
标准回程间隙 φ arcmin arcmin <15 - <22 <15 - <22 <10 - <15 <10 - <15 <7 - <11 <7 - <11 <7 - <11 <7 - <11 <6 - <9 <6 - <9
抗扭刚度 C2t Nm /arcmin lbf.in/arcmin 0.7 - 1.0 6 - 8 2.0 - 2.5 18 - 22 7.2 - 9.8 64 - 87 15.5 - 20.5 137 - 181 57.5 - 72.0 509 - 637
减速机重量 m kg lbm 0.4 - 0.5 0.8 - 1.2 0.9 - 1.3 1.9 - 2.8 2.1 - 3.2 4.7 - 7.0 5.8 - 9.5 12.7 - 21.0 17.3 - 23.5 38.2 - 51.7
运行噪音 LpA dB(A) dB(A) 58 58 58 58 60 60 65 65 70 70
PLE 040 PLE 060 PLE 080 PLE 120 PLE 160
最大径向力 Fr max N lbf 200 45 700 157 1000 225 2000 450 5000 1124
最大轴向力 Fa max N lbf 240 54 800 180 1450 326 3800 854 11000 2473
最大倾斜力矩 MK max Nm lbf.in 6 49 25 220 41 364 115 1018 474 4191
PLE 040 PLE 060 PLE 080 PLE 120 PLE 160
转动惯量 J1 kgcm2 lbf.in.s210-4 0.022 - 0.033 0.195 - 0.292 0.085 - 0.149 0.752 - 1.319 0.359 - 0.654 3.177 - 5.788 1.378 - 2.361 12.196 - 20.897 3.502 - 11.999 30.995 - 106.200
平均空载扭矩 T0 Nm lbf.in 0.05 0.10 - 0.15 1 - 1 0.15 - 0.35 1 - 3 0.45 - 1.05 4 - 9 0.80 - 2.90 7 - 26
PLE 040 PLE 060 PLE 080 PLE 120 PLE 160 等级
​​周期性扭矩 T2Z Nm lbf.in 5 - 15 44 - 133 15 - 40 133 - 354 38 - 115 336 - 1018 95 - 195 841 - 1726 400 - 450 3540 - 3983 1
8 - 20 66 - 177 18 - 44 159 - 389 50 - 130 443 - 1151 120 - 260 1062 - 2301 450 - 800 3983 - 7081 2
8 - 20 66 - 177 18 - 44 159 - 389 50 - 120 443 - 1062 120 - 260 1062 - 2301 - - 3
最大扭矩 T2max Nm lbf.in 8 - 24 71 - 212 24 - 61 212 - 540 60 - 175 531 - 1549 152 - 310 1345 - 2744 450 - 720 3983 - 6373 1
12 - 32 106 - 283 28 - 70 248 - 620 80 - 192 708 - 1699 192 - 415 1699 - 3673 720 - 1280 6373 - 11329 2
12 - 32 106 - 283 28 - 70 248 - 620 80 - 192 708 - 1699 192 - 415 1699 - 3673 - - 3
连续扭矩 T2D Nm lbf.in 4 - 13 31 - 111 13 - 24 111 - 212 32 - 84 283 - 743 80 - 165 708 - 1460 340 - 380 3009 - 3363 1
6 - 17 53 - 150 15 - 37 133 - 327 42 - 102 372 - 903 102 - 220 903 - 1947 380 - 680 3363 - 6019 2
6 - 17 53 - 150 15 - 37 133 - 327 42 - 102 372 - 903 102 - 220 903 - 1947 - - 3
急停扭矩 T2Stop Nm lbf.in 22 - 36 195 - 319 60 - 80 531 - 708 150 - 220 1328 - 1947 340 - 500 3009 - 4425 800 - 900 7081 - 7966 1
27 - 40 239 - 354 80 - 88 708 - 779 190 - 260 1682 - 2301 380 - 520 3363 - 4602 900 - 1600 7966 - 14161 2
27 - 40 239 - 354 80 - 88 708 - 779 190 - 240 1682 - 2124 380 - 520 3363 - 4602 - - 3
PLE 040 PLE 060 PLE 080 PLE 120 PLE 160 等级
连续输入转速 n1D min-1 rpm 5000 5000 4500 4500 3750 - 4000 3750 - 4000 2150 - 3500 2150 - 3500 1250 - 2200 1250 - 2200 1
5000 5000 4500 4500 4000 4000 2650 - 3500 2650 - 3500 1850 - 3000 1850 - 3000 2
5000 5000 4500 4500 4000 4000 3500 3500 - - 3
最高机械输入转速 n1max min-1 rpm 18000 18000 13000 13000 7000 7000 6500 6500 6500 6500

输出轴类型多样

  • 附带平键的输出轴
  • 光滑输出轴

润滑

  • 标准润滑
  • 食品级润滑
  • 低温润滑

外壳表面

  • 标准的箱体表面
  • 喷漆表面

经过优化的张紧系统

  • 优化转动惯量的夹紧系统
  • 电机轴直径的夹紧系统

输入方式

  • 适配电机法兰
  • 无电机适配法兰
  • 无电机适配法兰 – 输入轴
PLE 040 PLE 060 PLE 080 PLE 120 PLE 160 等级
输出轴直径 D3 mm in 10 0.394 14 0.551 20 0.787 25 0.984 40 1.575
输出端定位凸台直径 D5 mm in 26 1.024 40 1.575 60 2.362 80 3.150 130 5.118
箱体直径 D6 mm in 40 1.575 60 2.362 80 3.150 115 4.528 160 6.299
总长 L1 mm in 88.5 3.484 106.0 4.173 133.5 5.256 176.5 6.949 255.5 10.059 1
106.5 4.193 118.5 4.665 150.5 5.925 204.0 8.032 305.0 12.008 2
114.0 4.488 131.0 5.157 168.5 6.634 231.5 9.114 - - 3
输出轴轴长 L3 mm in 26 1.024 35 1.378 40 1.575 55 2.165 87 3.425

下载

产品目录：PLE
下载
操作手册
下载
电机安装说明书: PLE
下载



在此配置您的PLE减速机

我们研发出的 TDF Tec Data Finder 可以让您只需几次点击就能配置出符合您要求的PLE行星减速机。您可以从 TDF 中获取所有相关的数据、技术信息和 CAD 模型。当然，这和您的电机法兰是相匹配的。

配置减速机
