– 精密型行星减速机

PLN

结构尺寸

查看 Tec Data Finder

请您使用我们的 Tec Data Finder (TDF) 来配置您的减速机。如有必要，您可以直接询问。

rotation

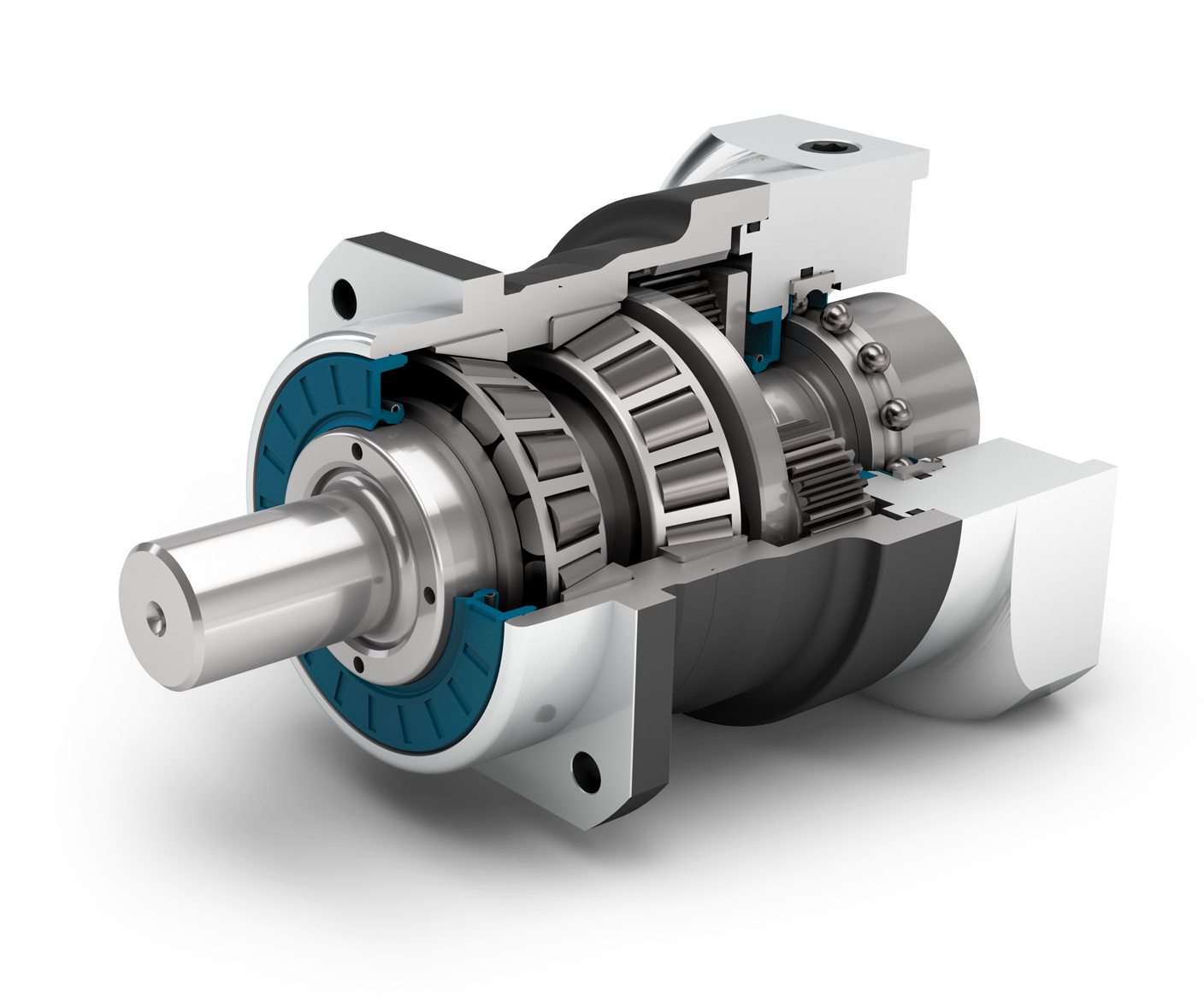

我们的直齿精密型行星减速机是针对最高的性能和扭矩设计的。PLN 的预胀紧的圆锥滚子轴承和专门调整过的密封确保了在有灰尘和喷淋水的条件下仍然达到最佳性能。

特点

  • 精密型
  • 同轴减速机
  • 直齿
  • 配有预紧的圆锥滚子轴承
  • 径向轴密封
  • 正方形输出法兰
  • 输出端带有超长定心环
  • 旋转方向 同方向
  • 行星齿轮架（笼状结构）

更多信息

PLN 070 PLN 090 PLN 115 PLN 142 PLN 190 等级
传动比 3, 4, 5, 7, 8, 10 3, 4, 5, 7, 8, 10 1
12, 15, 16, 20, 25, 32, 40, 64, 100 12, 15, 16, 20, 25, 32, 40, 64, 100 2
满载时效率 η % % 95 - 98 95 - 98
最低工作温度 / 最高工作温度 Tmin / Tmax °C °F -25 / 90 -13 / 194
防护等级 IP65 IP65
标准回程间隙 jt arcmin arcmin <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5
降低回程间隙 jt arcmin arcmin <2 <2 <1 <1 <1 <1 <1 <1 <1 <1
抗扭刚度 cg Nm /arcmin lbf.in/arcmin 3.5 - 4.5 31 - 40 9.2 - 11.9 81 - 105 22.0 - 26.0 195 - 230 61.0 - 73.0 540 - 646 155.0 - 202.0 1372 - 1788
减速机重量 mG kg lbm 1.9 - 2.5 4.3 - 5.5 3.3 - 4.2 7.3 - 9.2 6.4 - 8.8 14.1 - 19.4 15.8 - 21.5 34.8 - 47.4 32.9 - 48.5 72.6 - 106.9
运行噪音 Qg dB(A) dB(A) 60 60 62 62 65 65 70 70 74 74
PLN 070 PLN 090 PLN 115 PLN 142 PLN 190
20,000 h 径向力 / 30,000 h 径向力 Fr 20.000 h / Fr 30.000 h N lbf 3200 719 4800 - 5500 1079 - 1236 5400 - 6000 1214 - 1349 11400 - 12500 2563 - 2810 18000 - 21000 4047 - 4721
20,000 h 轴向力 / 30,000 h 轴向力 Fa 20.000 h / Fa 30.000 h N lbf 3900 - 4400 877 - 989 5700 - 6400 1281 - 1439 7000 - 8000 1574 - 1798 13200 - 15000 2967 - 3372 18500 - 21000 4159 - 4721
20,000 h 倾斜力矩 MK 20.000 h Nm lbf.in 191 1690 383 3393 488 4317 1420 12572 2535 22434
PLN 070 PLN 090 PLN 115 PLN 142 PLN 190
转动惯量 J kgcm2 lbf.in.s210-4 0.209 - 0.365 1.850 - 3.231 0.544 - 1.028 4.815 - 9.099 1.933 - 3.256 17.108 - 28.818 6.811 - 15.270 60.282 - 135.151 22.430 - 63.815 198.522 - 564.810
PLN 070 PLN 090 PLN 115 PLN 142 PLN 190 等级
额定输出扭矩 T2N Nm lbf.in 27 - 65 239 - 575 60 - 140 531 - 1239 125 - 300 1106 - 2655 305 - 750 2699 - 6638 630 - 1600 5576 - 14161 1
27 - 77 239 - 682 60 - 150 531 - 1328 125 - 300 1106 - 2655 305 - 1000 2699 - 8851 630 - 1800 5576 - 15931 2
最大输出扭矩 T2max Nm lbf.in 43 - 104 381 - 920 96 - 224 850 - 1983 200 - 480 1770 - 4248 488 - 1200 4319 - 10621 1008 - 2560 8922 - 22658 1
43 - 123 381 - 1089 96 - 240 850 - 2124 200 - 480 1770 - 4248 488 - 1600 4319 - 14161 1008 - 2880 8922 - 25490 2
急停扭矩 T2Stop Nm lbf.in 80 - 130 708 - 1151 175 - 280 1549 - 2478 340 - 650 3009 - 5753 750 - 1500 6638 - 13276 1350 - 3200 11949 - 28322 1
80 - 150 708 - 1328 200 - 300 1770 - 2655 380 - 650 3363 - 5753 750 - 2000 6638 - 17701 1350 - 3600 11949 - 31863 2
PLN 070 PLN 090 PLN 115 PLN 142 PLN 190
T2N 和 S1 时的平均热输入转速 n1N min-1 rpm 1700 - 4500 1700 - 4500 1550 - 4000 1550 - 4000 1150 - 3500 1150 - 3500 700 - 3000 700 - 3000 500 - 2500 500 - 2500
最高机械输入转速 n1Limit min-1 rpm 14000 14000 10000 10000 8500 8500 6500 6500 6000 6000

输出轴类型多样

  • 附带平键的输出轴
  • 光滑输出轴
  • 花键输出轴 (DIN 5480)
  • 带小齿轮的输出轴

回程间隙

  • 标准回程间隙
  • 降低回程间隙

润滑

  • 标准润滑
  • 食品级润滑
  • 低温润滑

经过优化的张紧系统

  • 优化转动惯量的夹紧系统
  • 电机轴直径的夹紧系统

输入方式

  • 适配电机

安装好的小齿轮

  • PK1 - 斜齿小齿轮
  • PK1 - 直齿小齿轮
PLN 070 PLN 090 PLN 115 PLN 142 PLN 190 等级
输出轴直径 D3 mm in 16 0.630 22 0.866 32 1.260 40 1.575 55 2.165
输出端定位凸台直径 D5 mm in 60 2.362 70 2.756 90 3.543 130 5.118 160 6.299
输出端法兰外方 Q1 mm in 70 2.756 80 3.150 110 4.331 142 5.591 190 7.480
总长 L1 mm in 137.5 5.413 159.5 6.280 201.0 7.913 276.0 10.866 310.5 12.224 1
166.5 6.555 191.5 7.539 241.0 9.488 335.0 13.189 382.5 15.059 2
输出轴轴长 L3 mm in 48 1.890 56 2.205 88 3.465 110 4.331 112 4.409

安装好的小齿轮

Neugart 齿轮预先安装在减速机上，并用螺钉固 定。这样，这个由减速机与齿轮构成的紧凑单元可以快速地组 装在设备里，由此节省了额外的安装工作。

安装好的小齿轮

下载

产品目录：PLN
下载
操作手册
下载
电机安装说明书: PLN
下载



在此配置您的PLN减速机

我们研发出的 TDF Tec Data Finder 可以让您只需几次点击就能配置出符合您要求的PLN行星减速机。您可以从 TDF 中获取所有相关的数据、技术信息和 CAD 模型。当然，这和您的电机法兰是相匹配的。

配置减速机
