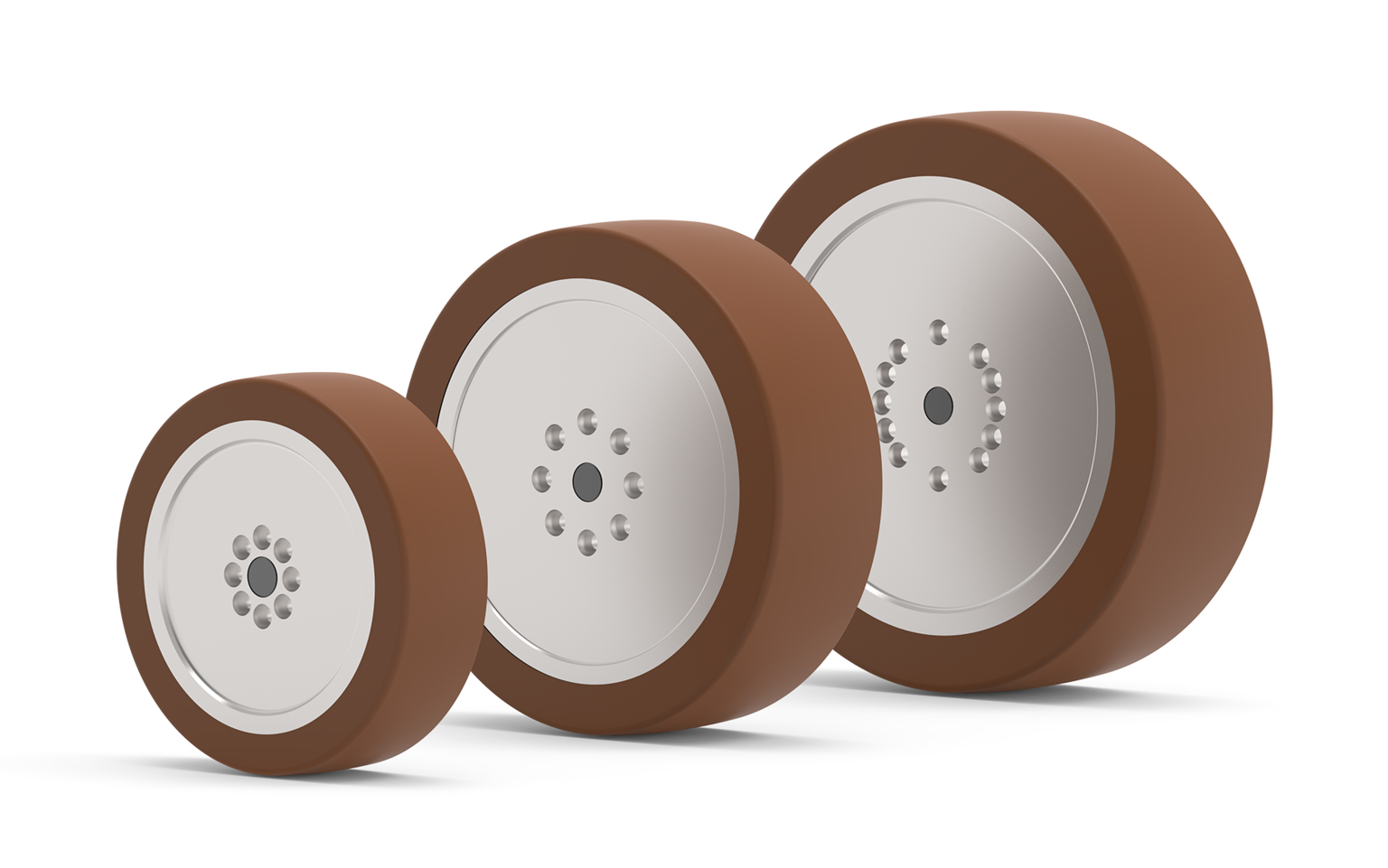

NGV 车轮
NGV 配轮是专为 NGV 减速机而研发的产品。配轮和减速机完美地相互搭配,可以让减速机完全展现其承载能力。
有三种结构尺寸可供挑选:针对每一种减速机结构尺寸都有相应的配轮。由聚氨酯制成的胎面具有通用性,功能强大且使用寿命长。
更多信息
NGV 车轮 160 | NGV 车轮 200 | NGV 车轮 250 | |||
---|---|---|---|---|---|
Blickle 公司生产的配轮规格 | |||||
重量 | m | kg | ca. 2.3 | ca. 3.7 | ca. 7.6 |
转动惯量 | JR | kgcm2 | 74 | 203 | 644 |
滚动阻力 | N | 65 | 95 | 165 | |
静摩擦系数 | µ | > 0.25 | |||
地面保护 (对应着配轮的接触压力) | N/mm2 | 8.0 | |||
温度范围 | -30°C 至 +70°C, 短时间内可达 +90°C。 如果环境温度超过 +40°C,承载能力将会下降。 | ||||
胎面 | Blickle Besthane® | ||||
胎面颜色 | 褐 | ||||
铺砌面硬度 | 92° Shore A | ||||
轮体 | 灰色铸件 | ||||
轮体颜色r | 银 | ||||
防腐蚀剂 | 轮体, 漆面 | ||||
胎面属性 (根据胎面制造商的介绍) | 低噪音运行,极低的滚动阻力,动态承载能力较高 , 地面保护,抗磨损,耐切割 , 耐撕扯,不落痕迹,不着色。 |
NGV 车轮 160 | NGV 车轮 200 | NGV 车轮 250 | |||
---|---|---|---|---|---|
Blickle 公司生产的配轮规格 | |||||
重量 | m | lbm | ca. 5.1 | ca. 8.2 | ca. 16.8 |
转动惯量 | Jr | lbf.in.s2 10-4 | 16.636 | 45.636 | 114.777 |
滚动阻力 | lbf | 14.6 | 21.4 | 37.1 | |
摩擦系数 (静摩擦) | µ | > 0.25 | |||
地面保护 (对应着配轮的接触压力) | lbf/in2 | 113.786 | |||
温度范围 | -22°F 至 +158°F, 短时间内可达 +194°F。 如果环境温度超过 +104°F,承载能力将会下降。 | ||||
胎面 | Blickle Besthane® | ||||
胎面颜色 | 褐 | ||||
铺砌面硬度 | 92° Shore A | ||||
轮体 | 灰色铸件 | ||||
轮体颜色r | 银 | ||||
防腐蚀剂 | 轮体, 漆面 | ||||
胎面属性 (根据胎面制造商的介绍) | 低噪音运行,极低的滚动阻力,动态承载能力较高 , 地面保护,抗磨损,耐切割 , 耐撕扯,不落痕迹,不着色。 |
NGV 车轮 160 | NGV 车轮 200 | NGV 车轮 250 | |||
---|---|---|---|---|---|
配轮的外径 | D50 | mm | 160 | 200 | 250 |
配轮的宽度 | W2 | 50 | 60 | 80 | |
轮缘的内径 | W3 | 114 | 155 | 183 | |
定位凸台的外径 | W4 | 20 | 31.5 | 40 | |
轮缘深度 | W5 | 36 | 47.5 | 66 | |
螺纹连接配件的节距圆直径 | W6 | 31.5 | 50 | 63 | |
螺纹连接配件 (顶端) 的直径 | W7 | 8 x Ø 10 | 8 x Ø 11 | 12 x Ø 11 | |
螺纹连接配件的直径 | W8 | 8 x Ø 5.5 | 8 x Ø 6.6 | 12 x Ø 6.6 |
NGV 车轮 160 | NGV 车轮 200 | NGV 车轮 250 | |||
---|---|---|---|---|---|
配轮的外径 | D50 | in | 6.299 | 7.874 | 9.843 |
配轮的宽度 | W2 | 1.969 | 2.362 | 3.150 | |
轮缘的内径 | W3 | 4.488 | 6.102 | 7.205 | |
定位凸台的外径 | W4 | 0.787 | 1.240 | 1.575 | |
轮缘深度 | W5 | 1.417 | 1.870 | 2.598 | |
螺纹连接配件的节距圆直径 | W6 | 1.240 | 1.969 | 2.480 | |
螺纹连接配件 (顶端) 的直径 | W7 | 8 x Ø 0.394 | 8 x Ø 0.433 | 12 x Ø 0.472 | |
螺纹连接配件的直径 | W8 | 8 x Ø 0.217 | 8 x Ø 0.260 | 12 x Ø 0.260 |
